Material para Sistemas de Bombagem de Água

Para um sistema de bombagem de água é necessário, para além da bomba, diverso equipamento. Neste artigo vamos descrever algumas situações típicas da utilização de bombas de água e todos os acessórios necessários à correta instalação.

Sistema de Bomba de Água Poço de Água Limpa com 14 m

  • Habitação Doméstica com uma cozinha e 2 WC.
  • Altura Manométrica Total = 50m
  • Caudal = 2m³/h
  • Diâmetro tubagem = 1"
  • Sistema Automático com Controlador Eletrónico de Pressão

Equipamento Recomendado

47190050 ELECT. SUB. ACUATEC AJ7.90.1A 1,00 UN
37080025 VÁLVULA RETENÇÃO VALSTOP H-151 1" 1,00 UN
02C2205632 UNIÃO PP MACHO "STANDARD" PN12 D 32-1" 2,00 UN
30060010 TUBO P.E.A.D. PN08 DN32 - 1" 50,0 MT
02C2201032 JOELHO PP SIMPLES "STANDARD" PN12 D 32 2,00 UN
03060015 CURVA LATÃO M/F 1" 1,00 UN
03125015 JUNÇÃO S/C LATÃO M/F 1" 1,00 UN
03100025 JOELHO LATÃO M/F 1" 1,00 UN
35050025 VÁLV. MACHO ESFÉRICO PT 1" 1,00 UN
30100010 TUBO FLEXÍVEL MF 0.60M - 1" 1,00 UN
03090015 JOELHO LATÃO C/PATER 1" 1,00 UN
18035600 CONTROLADOR PRESSÃO OPTIMATIC FM 1,00 UN
03015025 CASQUILHO DUPLO LATÃO 1" 1,00 UN
17605100 QDR. DISC. 230V "12100" DF09 4.00-6.20 1,00 UN

esquema-bomba-de-agua-controlador-pressao

Material para Sistemas de Bombagem de Água

Sistema de Bomba de Água Furo de Água Limpa com 60 m

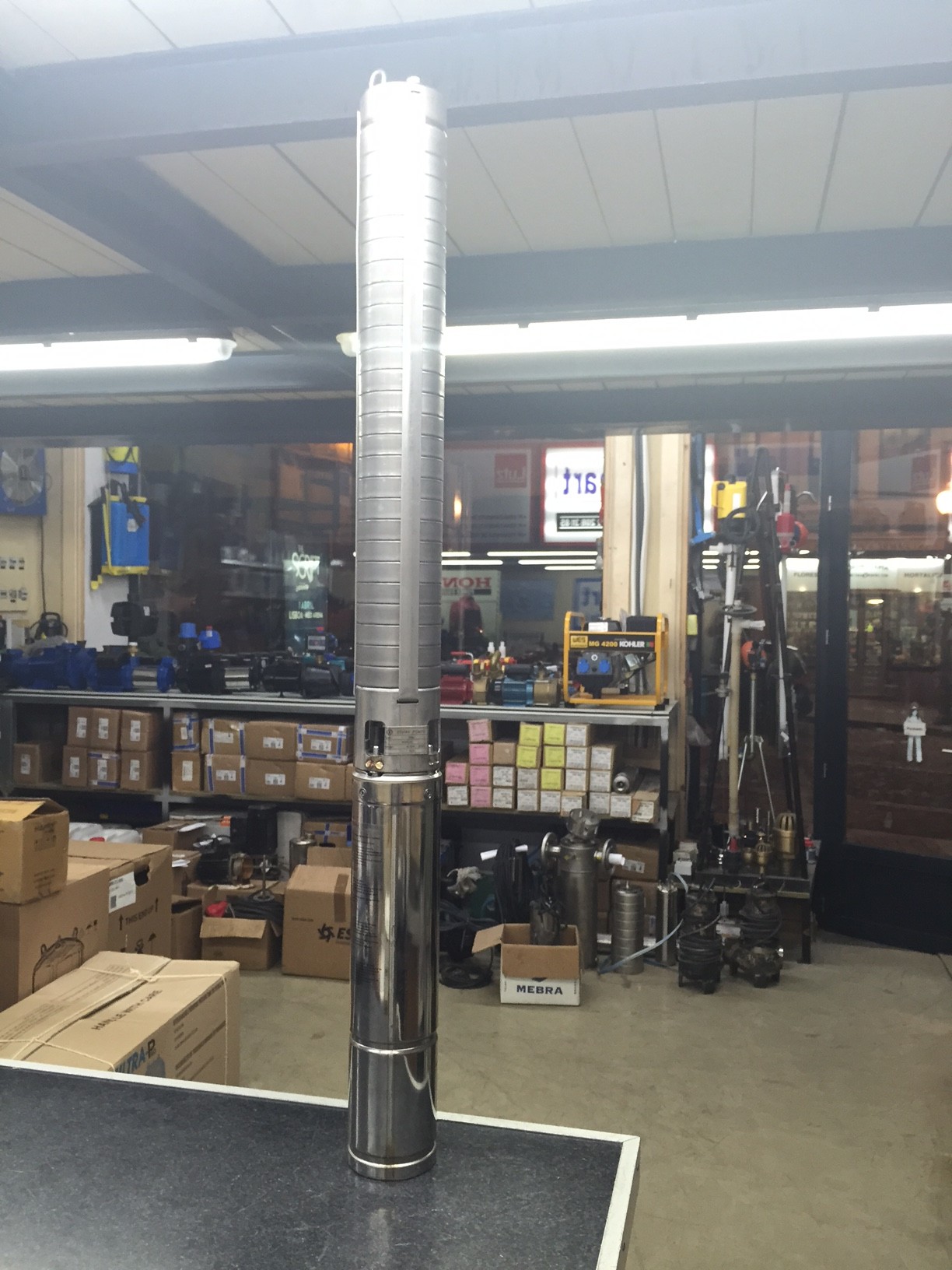

bomba-agua-furo-stairs-completa

  • Habitação Doméstica com uma cozinha e 3 WC.
  • Altura Manométrica Total = 100m
  • Caudal = 2m³/h
  • Diâmetro Tubagem = 1"1/4"
  • Sistema Automático com Pressostato e Autoclave

Equipamento Recomendado

STAHSP1825 ELECTROBOMBA STAIRS INOX SP18/25 - 11/4" 1,00 UN
05I035035 CANHÃO MACHO INOX C/ARGOLAS COMP. 11/4" X 42mm 1,00 UN
01020020 ABRAÇADEIRA HERCULES INOX 11/4" 1,00 UN
37080030 VÁLVULA RETENÇÃO VALSTOP H-151 11/4" 1,00 UN
02C2205640 UNIÃO PP MACHO "STANDARD" PN10 D 40-11/4" 1,00 UN
17DA05010 QDR. NÍV. DIGITAL 230V CPE 12A 1,00 UN
17410030 CABO ELÉCTRICO FVV 4X2.5 100,00 MT
17212005 EMENDA TERMORETRACTIL C/COLA 1,00 UN
17500005 PRES. 220V "TELEMECANIQUE" 6KG 1/4" 1,00 UN
17400010 BUCING 13MM 2,00 UN
23005005 MANÓMETRO 0-06 KG/CM2 - PLÁSTICO 1,00 UN
03165040 TÊ LATÃO RED. 1"X1/2" 1,00 UN
03167100 TÊ RED. F1/2" X F1/4xM1/4" 1,00 UN
03015015 CASQUILHO DUPLO LATÃO 1/2" 1,00 UN
03015030 CASQUILHO DUPLO LATÃO 11/4" 1,00 UN
08015020 FILTRO INOX (ROSCA PLÁSTICA) 11/4" 1,00 UN
30115010 TUBO FLEXÍVEL MF 0.80M - 11/4" 1,00 UN
02C2203440 TÊ PP FÊMEA "STANDARD" PN10 D 40X11/4" 1,00 UN
18033015 AUTOCLAVE "WELLMATE" 120L 1,00 UN
30065020 TUBO P.E.A.D. PN10 DN40 - 11/4" 100,00 MT

 Sistema de 2 Bombas de Esgoto

Equipamento Recomendado

ZENB42010010 ELECT. ZENIT DRAGA DG BLUE PRO 75/2/G40V - 11/2" 2,00 UN
17609430 QDR. ALT. 230V "32/RA2+AL2" DF12 6.00-9.20 1,00 UN
17460010 INT. DE BOIA "AKO" 10MTS 3,00 UN
37.040.410G VÁLVULA RETENÇÃO BV-2010 DN40 11/2" 2,00 UN
11010025 JUNÇÃO C/CANHÃO MACHO 11/2" 2,00 UN
01020025 ABRAÇADEIRA HERCULES INOX 11/2" 2,00 UN
03045015 CURVA C/JUNÇÃO LATÃO 11/2" 2,00 UN
03015035 CASQUILHO DUPLO LATÃO 11/2" 2,00 UN
03150035 TÊ LATÃO F/F 11/2" 1,00 UN
02C2205650 UNIÃO PP MACHO "STANDARD" PN10 D 50-11/2" 3,00 UN
30C5501050 HIDROTUBO 50mm 5,00 MT

Sistema de Bomba de Água de Superfície Para Pressurização da Rede

  • Pressurização da rede de abastecimento de água. A água encontra-se numa cisterna.
  • Grupo Hidropneumático para Pressurização de Rede de Abastecimento
  • Habitação Doméstica
  • Pressão: 5 bar à saída
  • Caudal: 3m3/h

BAIJET150M ELECT. BAICO JET BIP C 150M - 1,00CV - 230V 1,00 UN
18033005 AUTOCLAVE "WELLMATE" 60L 1,00 UN
03015025 CASQUILHO DUPLO LATÃO 1" 5,00 UN
03120025 JUNÇÃO S/C LATÃO F/F 1" 2,00 UN
08010020 FILTRO C/R LATÃO FORQUILHA 1" 1,00 UN
35005025 VÁL. M. ESF. 3 VIAS NORMAL 1" 2,00 UN
30140010 TUBO FLEXÍVEL MF 0.60M - 1" C/ CURVA 90º 1,00 UN
07085005 RECORD 5 VIAS 1" 1,00 UN
17490010 PRES. 220V "ITALTECNICA" PM 5 1,00 UN
23010010 MANÓMETRO 0-10 KG/CM2 - PLÁSTICO - AXIAL 1,00 UN

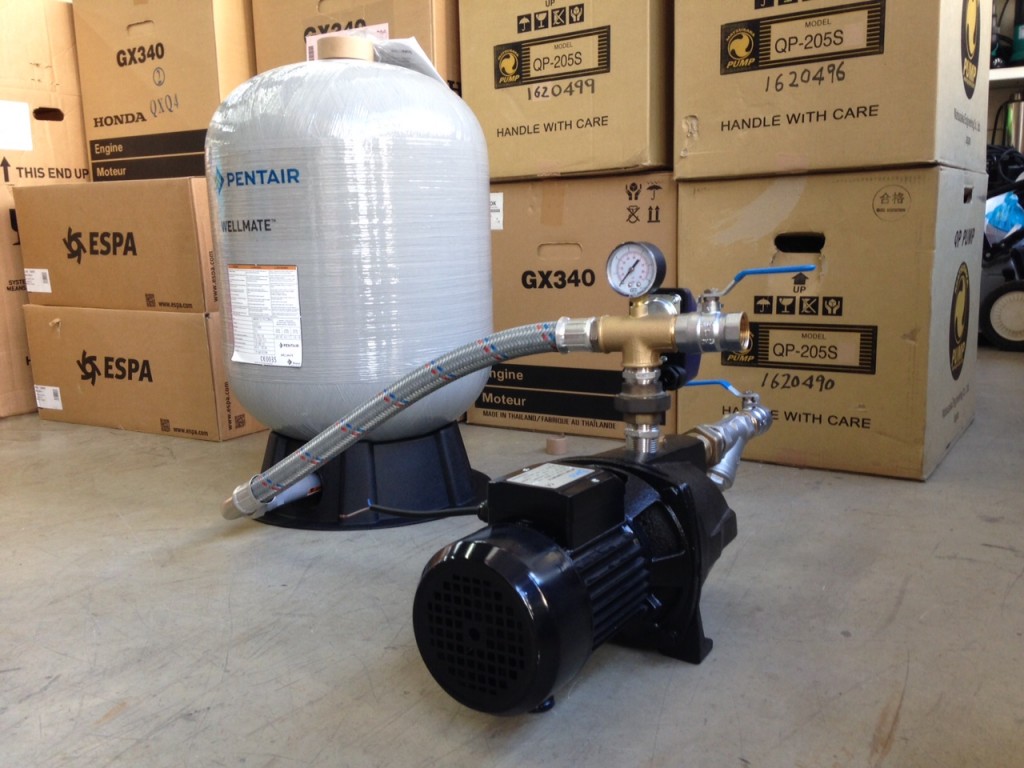

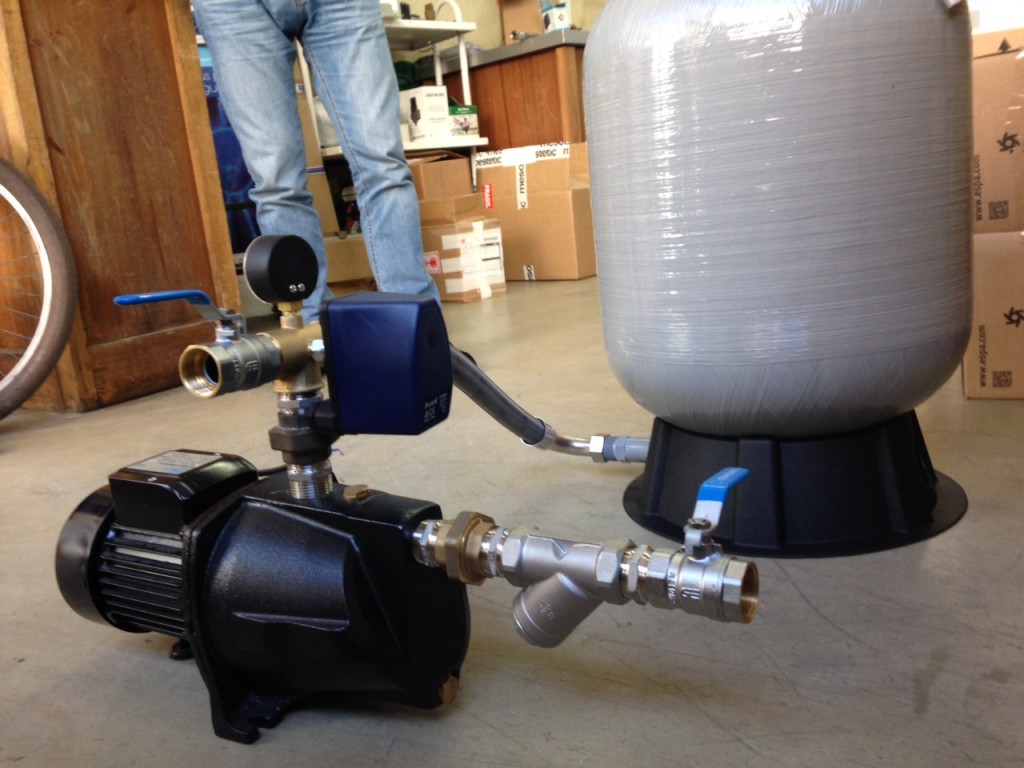

Bomba de Água de Superfície para Pressurizar Rede Bomba de Água de Superfície para Pressurizar Rede

Sistema de Bomba de Água Poço de Água Limpa com 14 m

  • Enchimento de um Depósito
  • Altura Manométrica Total = 50m
  • Caudal = 7m³/h
  • Diâmetro tubagem = 2"
  • Sistema manual com quado digital de proteção.

ETEVS-04.18T ELECT. SUB. ETECH VS 4/18 T - 11/4" - 400V - 2.00CV
02C2205663 UNIÃO PP MACHO "STANDARD" PN10 D 63-2" 2,00 UN
07115020 TAMPA FURO 2" 1,00 UN
02C2201063 JOELHO PP SIMPLES "STANDARD" PN12 D 63 1,00 UN
30065030 TUBO P.E.A.D. PN10 DN63 - 2" 100,00 MT
17400005 BUCING 11MM 1,00 UN
17400010 BUCING 13MM 1,00 UN
17DA05010 QDR. NÍV. DIGITAL 230V CPE 12A 1,00 UN
07040005 CORDA 8MM 50,00 MT
17410030 CABO ELÉCTRICO FVV 4X2.5 50,00 MT
03015040 CASQUILHO DUPLO LATÃO 2" 1,00 UN
37080040 VÁLVULA RETENÇÃO VALSTOP H-151 2" 1,00 UN
17212005 EMENDA TERMORETRACTIL C/COLA 1,00 UN

Sistemas de Rega

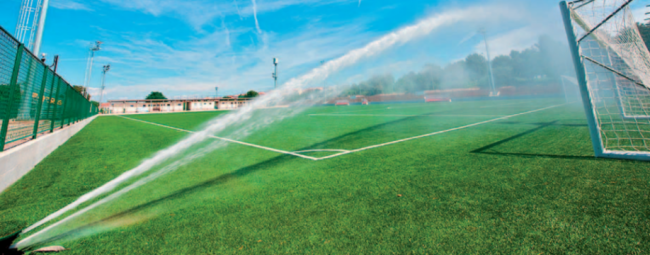

rega-campo-futebol

Um sistema de rega tem por objetivo o fornecimento controlado de água para as plantas em quantidade suficiente e no momento certo, assegurando a sua produtividade e sobrevivência sendo por isso um bem essencial.

Os principais componentes de um sistema de rega moderno são:

  • Sistema de Bombagem
  • Tubagem
  • Aspersores, pulverizadores, jactos, bicos.
  • Programadores
  • Electroválvulas

Tipos de Rega

Existem essencialmente dois tipos de rega:

Rega por aspersão – A água é distribuída no solo sob a forma de chuva - elevada exigência de pressão e caudal - utilização de aspersores e pulverizadores.

Rega por gota a gota – A água é distribuída por gotejamento em pontos do solo - menor exigência de caudal e pressão - utilização de gotejadores;

Aspersores e Pulverizadores

Os emissores de água num sistema de rega são designados por aspersores ou pulverizadores. Os emissores estáticos de cabeça são designados por pulverizadores. Os emissores rotativos em torno do eixo vertical são designados por aspersores.

Pressão e Caudal Típicos de Um Aspersor

Os aspersores tem tipicamente uma pressão ideal de serviço 3.5 bar, no entanto a partir de 1.5 bar já podemos considerar que grande partes dos aspersores já irá funcionar, como por exemplo aspersores de batente.

O caudal típico de um aspersor para um cálculo expedito das necessidades de caudal é de 700 L/h - 0.7m³/h por aspersor.

O alcance (ou raio) varia entre, 5 m e 25 m (valores em função da pressão e do modelo, indicados nas tabelas dos fabricantes).

Gotejadores

Os gotejadores são emissores que distribuem a água sob a forma de gota a gota, funcionando a baixa pressão, sendo que funcionam com pressões inferioes a 1.0 bar. O caudal é reduzido não ultrapassando tipicamente os 12 L/h.

Os gotejadores são aconselhados para regarem caldeiras das árvores, floreiras, pequenos canteiros ou pequenas superfícies, sendo a implantação feita por planta, estão tipicamente montados em tubos de polietileno de 16 mm de diâmetro, com espaçamento constante.

filtro-rega-cepex-lf

filtro-rega-cepex-lf

Filtros

No início do abastecimento de água a um sistema de rega é necessário implementar filtros, para que o lixo que a água para rega possa conter ficar retido e não entupir os aspersores.

Programadores de Rega

Para uma gestão eficiente dos tempos de rega e da água quantidade de água disponível para regar é necessário dividir em zonas as rega em sectores. A existência de diferentes emissores ou tipos de rega, também origina a criação de sectores, devido a tempos de rega diferentes. O controlo da rega da sectores faz-se através de electroválvulas e um programador que as controla.

A escolha do programador depende de:

  • N.º de electroválvulas (sectores);
  • Se é para uso exterior ou interior;
  • Quantas regas por dia se pretendem fazer.

Electroválvulas

As electroválvulas usadas em sistemas de rega são do tipo normalmente fechadas. Através de um impulso eléctrico permitem controlar o fluxo de água num determinado sector de rega. A sua implementação deve ter em vista melhor distribuição da água no sector.

As electroválvulas mais usadas em rega da Rain Bird são a série HV e DV de 1".

Electrovalvula Rain Bird DV

Electrovalvula Rain Bird DV

Tubagem

A tubagem é o conjunto dos tubos que constituem o sistema de rega. Tem como função a condução da água desde a sua origem até aos emissores.

Tubagem em PE (Polietileno)

Os tubos mais utilizados nos espaços verdes são tubos designados por PEAD (politelieno alta densidade). O diâmetro nominal é expresso em mm (diâmetro exterior). Os tubos são fornecidos em rolos de 50 m ou 100 m de comprimento.

Sistema de Bombagem

Se pretende saber qual a bomba de água indicada para o seu sistema de rega contacte-nos por telefone ou email com os seguintes dados:

  • Profundidade do poço / furo;
  • Distância do poço ao ponto mais desfavorável;
  • Desnível do poço ao ponto mais desfavorável;
  • Quantos aspersores se pretentem alimentar ao mesmo tempo e qual o tipo de bico instalado;
  • Se já existe tubagem qual o diâmetro;
  • Se o sistema a instalar é automático ou manual.

Serviço de Venda, Assistência e Projecto de Sistemas de Rega

Na Hidraulicart vendemos todos o equipamento necessário, bem como damos assistência. Contacte-nos para qualquer assunto referente ao seu sistema de rega.
