Válvula Filtro de Piscina

Uma das obrigações básicas que pede uma piscina é uma boa manutenção da água através da filtragem. Portanto, um trabalho que terá de fazer, será utilizar as diferentes funções que o filtro oferece. E esta tarefa deverá ser o mais prazerosa e confortável possível, para uma perfeita higiene da água da sua piscina.

As válvulas selectoras Astralpool foram projetadas pensando no utilizador que dia a dia tem que manipulá-las. Com um design inovador, o manuseamento deverá ser simplificado e da máxima confiança, as válvulas tornaram-se um elemento fundamental para que a sua piscina esteja em um perfeito estado de conservação.

Todas as funções controladas
Com a sua alça de controlo fabricada em material ABS e de fácil manuseamento, poderá executar a função que necessitar, podendo escolher entre as seis funções diferentes que a válvula possui: Filtragem, esvaziamento, fecho, lavagem, recirculação e enxaguamento.

Flexibilidade na instalação
Devido ao seu design e concepção, as válvulas selectoras AstralPool podem ser instaladas de
diferentes maneiras. Elas têm até 5 maneiras alternativas de ligação diferentes, cobrindo, deste modo, todas as necessidades de instalação.

Design inovador e máxima confiança
Demonstrada eficiência e design vanguardista, a série de válvulas AstralPool é uma garantia de eficiência e boa imagem para o seu local de instalação.

Princípios básicos das válvulas selectoras
Funções válvula de piscina

LEGENDA DA VÁLVULA 5 VIAS PISCINA

IMPORTANTE: A BOMBA DEVE ESTAR PARADA QUANDO SE MANIPULA A VÁLVULA

1 – CIRCULAÇÃO (WHIRLPOOL)
Para dissolver pastilhas de tratamento de água, algicidas, etc. Nesta posição a água não é filtrada circula directamente para os bicos injectores.

2 – FILTRAÇÃO (FILTER)
Para filtrar normalmente a água da piscina. Nesta posição a água entra pelo bocal superior do filtro, é filtrada pela areia e sai pelo bocal inferior para os bicos de injecção.

3 – LAVAGEM (BACKWASH)
Para quando existe saturação da areia, a duração da lavagem é aproximadamente 5 minutos. Nesta posição a água entra pelo bocal inferior do filtro, é feita a lavagem e sai pelo bocal superior para o esgoto.

 4 – ENXAGUAR (RINSE)
Para depois da lavagem, a duração do enxaguamento é aproximadamente 30 segundos. Nesta posição a água entra pelo bocal superior, é feito o enxaguamento e sai pelo bocal inferior para o esgoto.

5 – ESGOTO (DRAIN)
Para vazar a piscina. Nesta posição a água não é filtrada circula directamente para o esgoto.

6 – FECHADO (CLOSED)
Para qualquer manutenção da filtro. Nesta posição a bomba nunca deve funcionar.

Electroválvulas 2 Vias



Electroválvulas 2 Vias

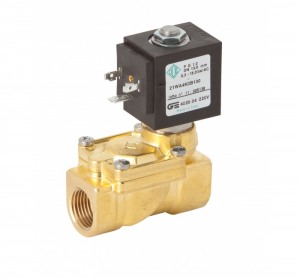

Electroválvula 2 vias Latão

Electroválvulas 2 vias normalmente fechadas ou abertas. Acção indirecta. Corpo em latão UNE-EN 12165. Piloto de comando em aço inox. Bobine de 8W. Membrana em buna (NBR/Nitrile Butadiene Rubber), Viton (FKM) ou EPDM (Etileno-Propileno). Tensões disponíveis: 24-48-110-220 VAC e 12-24 VDC.

Electroválvulas de acção indirecta para intercepção de fluídos compatíveis com os materiais em que são construídas. É necessária uma pressão mínima de 0,2 Bar para o seu funcionamento. Os materiais utilizados e os testes a que são submetidas garantem a sua fiabilidade e durabilidade. Temperatura ambiente desde -10ºC a 60ºC.

Aplicações:
- Automatização
- Aquecimento

Fluidos:
- Água (NBR, FKM, EPDM)
- Ar (NBR, FKM, EPDM)
- Gases inertes (NBR, FKM, EPDM)
- Oleo Mineral (NBR, FKM, EPDM)
- Vapor baixa pressão (EPDM)
- Gasolina, Gasóleo, Óleos Minerais (FKM)

Pressão de funcionamento:
- 3/8" a 1", 0,2 a 16 Bar
- 11/4" a 2", 0,2 a 10 Bar

Temperatura do fluído:
- -10ºC a 90ºC (NBR)
- -10ºC a 140ºC (FKM, EPDM)

Ligações:
- 3/8" a 2"

Bobine:
- 8W Ø 13mm
- 155 ºC (classe F)

Válvulas Retenção Valstop

Válvulas de Retenção VALSTOP H0151

VER PREÇO / COMPRAR

Funcionamento

Durante o fluxo normal de fluidos o obturador move-se até que a base em forma de cogumelo entre em contato com a base de formato idêntico na guia do obturador, formando assim uma unidade bicônica, cujas superfícies externas formam conjuntamente com a superfície interna da válvula, um canal em forma de venturi, tendo uma secção de área constante por toda a sua extensão. Assim, o fluxo na entrada da válvula é igualmente distribuído pela ponta do obturador, para entrar no duto delimitado pela forma das superfícies externa e central. Isto elimina a turbulência tanto na entrada como na saída da válvula, diminuindo assim a perda de carga.

Características e Desempenho

Excepcional desempenho - apresentando elevado Kv (capacidade volumétrica de água em metros cúbicos por hora a uma temperatura de 15,5°C, que cause uma perda de carga de 1 Bar)

  • Perda de carga mínima devido ao projeto de fluxo hidrodinâmico.
  • Passagem ampla, alta capacidade de descarga.
  • Perfeita vedação à baixa e alta pressão, em ampla faixa de temperatura.
  • Funcionamento muito silencioso, golpe de aríete consideravelmente reduzido.
  • Linha pesada e sólida, resistente ao desgaste e materiais de alta durabilidade.
  • Dimensões compactas, desempenho superior e alta qualidade.
  • Conexões roscadas ISO 228/1.
  • A Valstop trabalha correctamente em qualquer posição (horizontal, vertical, oblíqua).
  • Limites de temperatura: -20 °C a + 100 °C
  • Pressão mínima de abertura: Min 0.025 bar (coluna de 25 centímetros de água).P
  • Pressão mínima de vedação: Min 0,05 bar (coluna de água de 50 cm).
  • Max de PN 40 (1/4 ") até PN 10 (3").

Aplicações

  • Para qualquer sistema hidráulico, pneumático ou um sistema de aquecimento.
  • Para água quente e fria, ar comprimido, óleos. Para líquidos não agressivos compatíveis com os materiais da válvula (consultar tabela de resistência química).

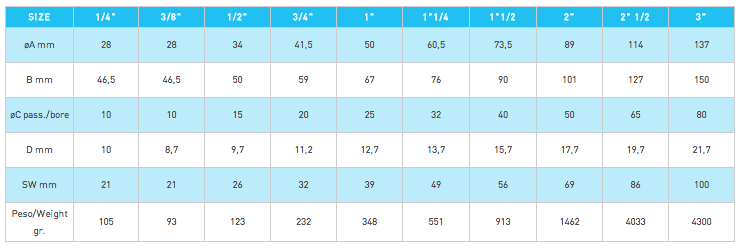

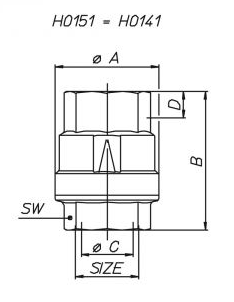

Dimensões
