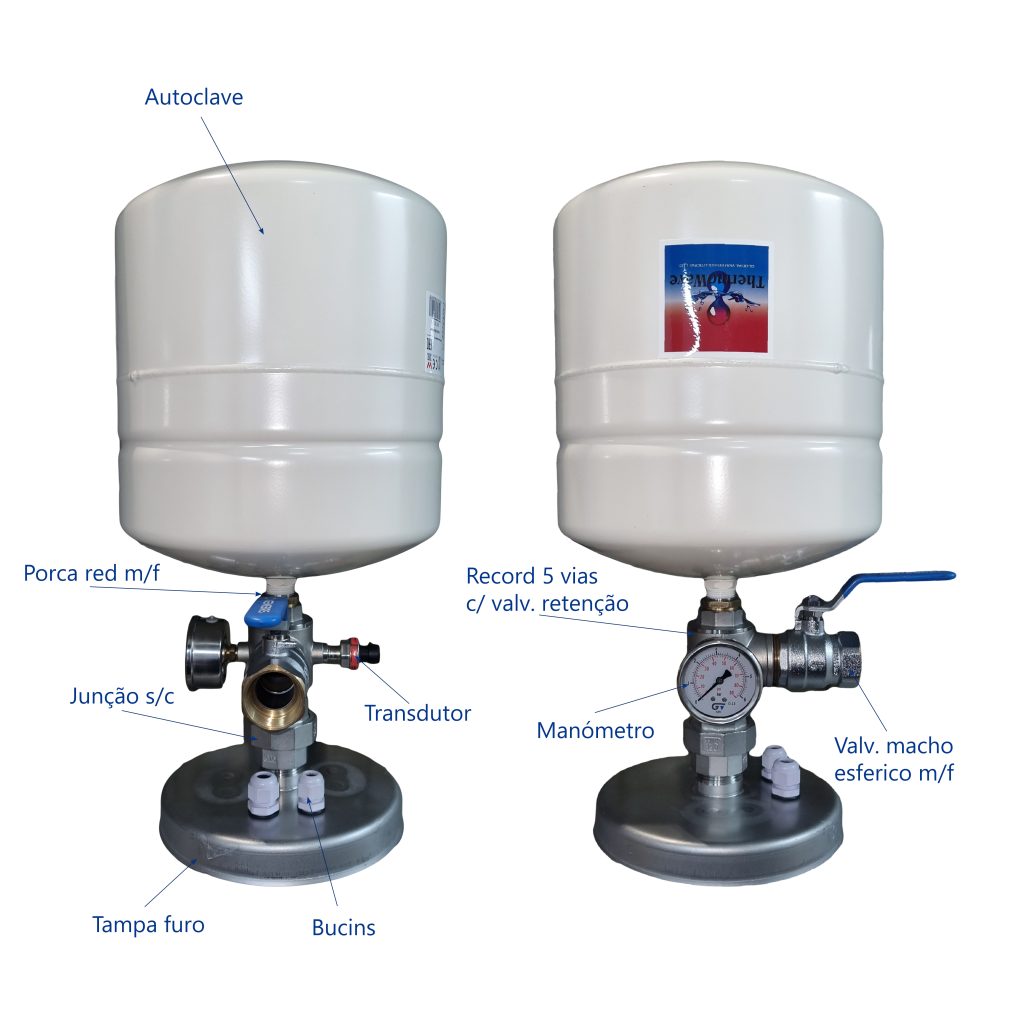

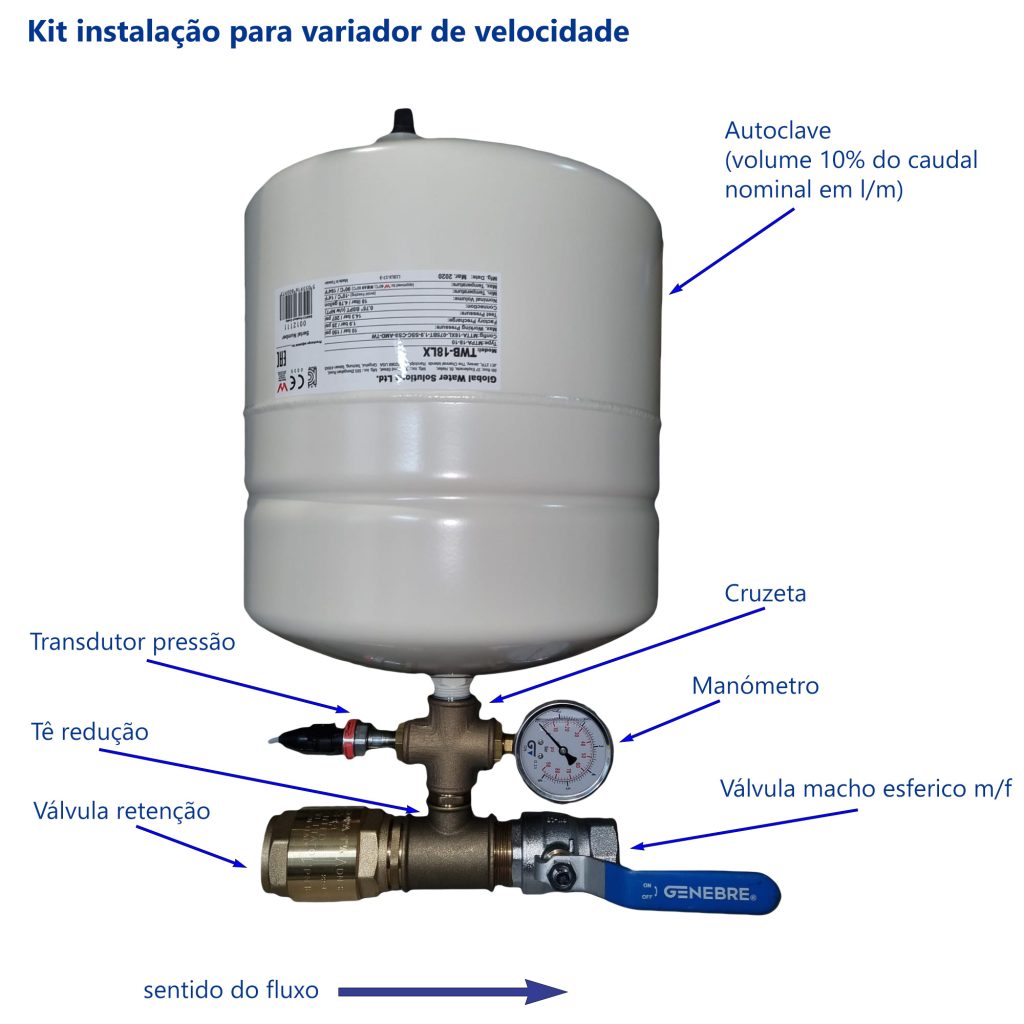

Kit de Instalação Variador de Velocidade

Se está a considerar a instalação de um variador de velocidade no seu sistema, é importante garantir que tenha todos os acessórios necessários para uma instalação adequada e eficiente. Um variador de velocidade, também conhecido como inversor de frequência, é um dispositivo eletrónico utilizado para controlar a velocidade de motores elétricos. Oferece uma série de benefícios, incluindo economia de energia, maior controlo do processo e redução do desgaste mecânico.

Para garantir uma instalação bem-sucedida do seu variador de velocidade, aqui estão alguns acessórios importantes que poderá precisar:

  1. Cabos de Alimentação e Controlo: Cabos elétricos adequados para fornecer energia ao variador de velocidade e para ligar dispositivos de controlo, como botões de comando e sensores.
  2. Disjuntor ou Fusível: Um disjuntor ou fusível adequado para proteger o variador de velocidade contra sobrecargas elétricas e curto-circuitos.
  3. Filtros de Linha: Filtros de linha para garantir uma alimentação elétrica limpa e estável, protegendo o variador de velocidade contra perturbações na rede e interferências eletromagnéticas.
  4. Reator de Entrada (se necessário): Um reator de entrada pode ser necessário para reduzir a interferência harmónica e melhorar a qualidade da energia fornecida ao variador de velocidade.
  5. Dispositivos de Proteção: Dispositivos de proteção adicionais, como protetores de sobretensão e filtros de linha, para proteger o variador de velocidade e outros equipamentos contra danos elétricos.
  6. Kit de Montagem e Fixação: Suportes de montagem e parafusos adequados para instalar e fixar o variador de velocidade na sua localização desejada.
  7. Cabos de Comunicação (opcional): Cabos de comunicação, como cabos Ethernet ou RS485, para ligar o variador de velocidade a sistemas de controlo de processo ou redes de comunicação.
  8. Manual de Instalação e Operação: Um manual de instalação e operação detalhado fornecido pelo fabricante do variador de velocidade, que contém instruções passo a passo para uma instalação correta e segura.

Ao garantir que tem todos os acessórios necessários e seguir as instruções do manual de instalação, estará preparado para realizar uma instalação bem-sucedida do seu variador de velocidade e desfrutar dos benefícios que ele oferece em termos de controlo de velocidade e eficiência energética.

Grupos de Pressão com variação de velocidade LOWARA SPEEDBOX

A gama LOWARA-SPEEDBOX é projetada para impulsionar e transferir a pressão da água. Utiliza a mais recente tecnologia para fornecer água com a pressão e o caudal corretos de maneira fácil para aplicações residenciais e comerciais leves.

Grupo de pressão Lowara - Speedbox

Os grupos de pressão serie SPEEDBOX incorporam um variador de frequência por bomba destinados a instalações onde se requere um abastecimento de áua com caudal variável a uma pressão constante. Tensão de alimentação 1~230V ou 3~400V. A comunicação para grupos de 2 bombas é direta com sequência de operação alternada, no caso de 3 ou mais bombas o seu controlo será feito através do dispositivo SPEEDCENTER.

  • O funcionamento com velocidade variável garante um controlo da pressão suave e desempenho silencioso sem golpe de aríete.
  • A pressão permanece constante, apesar das frequentes variações no consumo de água.
  • Design compacto graças a bombas inteligentes.

Fiabilidade

Tenha o controlo de multibombas SPEEDCENTER ou sem um painel de controlo externo. Os conjuntos de impulsionadores HM são equipados com um transdutor de pressão por bomba através do sinal de 4-20 mA. O funcionamento ainda é possível, mesmo quando uma ou mais bombas ou sensores estiverem indisponíveis.

Controlo individual da bomba

Cada bomba individual tem a capacidade de assumir o controlo. Isso significa que o sistema continuará a funcionar como um sistema impulsionador, mesmo se uma ou mais bombas ou sensores estiverem indisponíveis. Em comparação com sistemas com apenas uma unidade de controlo, a gama SPEEDBOX é uma fonte de pressão extremamente fiável.

Operação segura

Cada unidade de frequência é fornecida com contactos para diagnóstico de falhas e ligações de proteção contra funcionamento a seco como padrão. Cada conversor de frequência da unidade e-HM possui um comutador automático para proteção magnética térmica. O sistema incorpora a troca cíclica de bombas, sensores de temperatura nas unidades de frquência e registos de erros.

Generalidades dos grupos de pressão

Sistema de controlo e segurança contra sobreintensidades e funcionamento em seco.
Função ART. Quando o dispositivo se encontra desligdo por falta de água o sistema ART tenta ligar o equipamento com uma periodicidade programada até ao restabelecimento da alimentação de agua.
Sistema automático de rearme por falha de corrente eléctrica.
Ligação para boia de nível de agua do depósito de aspiração.
Transductor de pressão externo.
Painel de comando e sinalização.
Função AIS. Detecta temperaturas inferiores a 5ºC e periódicamente se iniciará a circulação de água evitando o congelamento.

Grupod de pressão composto por bomba LOWARA eHM e variadores de velocidade SPEEDBOX

Composição dos Grupos

Bombas
Variadores de velociade SPEEDBOX (1 por bomba)
Central SPEEDCENTER (para grupos com 3 ou 4 bombas)
Bancada metálica
Colector de impulsão
Válvulas de macho esférico
Válvulas de retenção
Manómetro
Autoclave de 8, 12 ou 24 litros

Falta de Pressão!

A pressão da água numa instalação depende de vários fatores, segundo a regulamentação vigente a pressão da rede pública devera estar entre 0,5 e 6 Bar. No entanto como recomendação será manter uma pressão entre 1,5 a 3 Bar, zona ideal para o funcionamento correto da maior parte dos dispositivos.

Há alguns anos atrás era usual existir um reservatório no ponto mais elevado do prédio, sendo as frações abastecidas a partir daí. Neste caso a pressão existente em cada fração estava em função do desnível do reservatório aos ponto de água e respetivas perdas de carga no circuito. Tinhamos assim uma pressão menor no último piso e uma mais elevada no primeiro. Sendo que usualmente os moradores dos últimos pisos não tinham uma pressão de conforto satisfatória. De forma ligeira podemos dizer que cada 1m de desnível corresponde a 0,1 Bar de pressão. Hoje em dia nas edificações, quando a pressão da rede pública não é suficiente para abastecer todos as frações e dispositivos diretamente, são usados reservatórios de água e os respetivos grupos de bombagem (grupos hidropressores) para normalizar a pressão na instalação.

2xeh_mida_00

Para fazer um teste de pressão pode colocar um manómentro numa saída de água (por ex. numa torneira). Com todas as torneiras fechadas o manometro vai indicar a pressão estática, abrindo as torneiras vai verificar uma queda de pressão, onde em função do caudal que sai pode saber a pressão que dispõe na instalação. Como exemplo, se abrir uma torneira de forma a colocar o ponteiro do manometro em 1,5 Bar e supondo que enche um balde de 5 litros em 30 segundos, conseguimos saber que dispõe de um caudal de 10 l/m a 1,5 Bar.

Por vezes a falta de pressão em nas torneira pode ser originada pelos filtros existentes nas torneiras ou válvulas de seccionamento, a limpeza ou substituição destes filtrso será a primeira medida que deverá tomar. Verifique se a falta de pressão está localizada num sitio apenas ou em todos os dispositivos, se for apenas num local poderá haver uma valvula de seccionamento parcialmente aberta ou um filtro colmatado.

Se a falta de pressão for apenas na água quente, verifique o cilindro, esquentador ou caldeira. Alguma válvula de corte pode estar obstruída ou parcialmete aberta, bloqueado o fluxo de água quente em casa. Lembre-se que é recomendado realizar uma manutenção periódica no equipamento de aquecimento da água.

Com o passar dos anos a acúmulção de minerais na tubagem pode acontecer, diminuido desta forma também a circulação de água. Em geral, esse é um dos principais problemas da danificação dos eletrodomésticos que utilizamos em casa.

Outro problema comum, que pode exigir a assistência de um técnicor é a fuga de água através do sistema de canalização das edificações.

Verifique igualmente, caso se aplique, o estado da válvula redutora de pressão que poderá estar instalada, junto ao contador de água, na entrada da sua habitação. A válvula redutora de pressão controla a pressão, normalmente se esta for superior a 6 Bar na entrada da edificação, apesar de ser um dispositivo para reduzir a pressão, pode estar danificada ou entupida e desta forma não deixar passar a prerssão para que foi regulada.

Se nenhuma das soluções funcionar, o melhor será instalar uma bomba de pressão para aumentar a pressão da água em sua casa. É claro que se você mora em apartamento, poderá ser mais complicado resolver o problema, apesar de hoje em dia haver soluções práticas para problemas individuais.

latronic_04

Existem bombas que podem fornecer pressão constante da água para todas as torneiras, mesmo que várias torneiras sejam abertas ao mesmo tempo. Inclui uma bomba, motor, tanque de pressão, sensor de pressão, atuador e válvula de retenção - tudo em um dispositivo compacto. Com o controle inteligente da bomba, pode ajustar automaticamente a energia à pressão de entrada e ao consumo de água doméstica.

esybox_mini01

ou soluções para maior caudais:

1xetech_mida_v8

Scala1 Grundfos - sistema hidráulico doméstico inteligente de grande desempenho

Scala1 Grundfos - NOVO sistema hidráulico doméstico inteligente de grande desempenho

Após o lançamento bem-sucedido do Scala2, há três anos, a Grundfos está expandindo o programa com a estação de tratamento de água doméstica Scala1.

grundfos_scala1

SCALA1 GRUNDFOS

Ao mesmo tempo, a Grundfos adotou as dimensões compactas, o motor silencioso, o arrrefecimento a água e o conceito operacional simples da Scala1. Da mesma forma, graças à classe de proteção externa IPx4D (respingos de água em todas as direções), a Scala1 pode ser instalada ao ar livre sem caixa adicional. Com sua alta classe de proteção e alça de transporte embutida, a nova Scala1 pode ser usada para uma variedade de aplicações móveis ou estacionárias.

As funções de proteção integradas, como a proteção do motor, a proteção contra funcionamento em seco, a proteção contra inundações por ruptura da tubagem protegem a bomba e seu ambiente contra os perigos típicos no abastecimento doméstico de água, garantindo assim uma operação longa e sem problemas.

Graças à grande abertura de enchimento, a Grundfos Scala1 pode ser "ferrada" com água de maneira rápida e sem esforço, e as conexões giratórias possibilitam a instalação rápida de tubos que não estejam alinhados com precisão.

Faixa de caudais até 14 m3/ h, estes sistemas também podem ser usados ​​para o abastecimento de água de viveiros, na agricultura ou em aplicações industriais leves.

grundfos_scala1_02_800

A Scala1 vem equipada de série com a comunicação direta por Bluetooth e o aplicativo remoto gratuito Grundfos Go. Com este aplicativo, os parâmetros de proteção integrados, assim como um temporizador semanal integrado de irrigação podem ser definidos individualmente. A entrada de função livre programável também pode ser usada por sensores no local para otimizar, por exemplo, a irrigação por sensores de chuva ou humidade do solo. Com apenas alguns cliques no aplicativo Go Remote, todas as informações do produto, peças de reposição, dados de tendências ou mesmo um relatório detalhado de comissionamento estão disponíveis.

A Grundfos Scala1 estará disponível a partir de 2020 e pode ser usada como uma alternativa à Scala2 ainda disponível, mas também à série JP anterior.

grundfos_scala1_800

Grupo de Pressão Grundfos com Variação de Velocidade

Grupo de Pressão Grundfos composto por duas bombas acopladas em paralelo e montadas numa base comum com todos os acessórios necessários e quadro elétrico. A central de pressurização, da marca GRUNDFOS modelo 2xCR5-9 com Variação de Velocidade NASTEC - MIDA, é equipada com os seguintes e principais componentes:



Uma electrobomba principal;

Uma electrobomba secundária;

Um depósito hidropneumático;

Dois variadores NASTEC;

Dois transdutores de pressão;

Acessórios de interligação e Componentes.

Grupo de Pressão Grundfos com Variação de Velocidade



Eletrobomba principal, secundária

Duas electrobombas centrífugas multicelulares, com impulsores, veio, câmaras intermédias e com corpo em aço inoxidável AISI 304, empanque tipo mecânico lubrificado pela água bombeada. O corpo da bomba é fixo entre a base e o apoio do motor através de tirantes.



CARACTERÍSTICAS TÉCNICAS DAS ELECTROBOMBAS
Modelo da Electrobomba CR 5-9
Condições de operação selecionadas
Caudal por bomba 6 m3/h
Altura Manométrica 45,0 m.c.a.
Pressão máxima a caudal zero 63,0 m.c.a
Características Eléctricas
Potência do Motor 1,50 kW
Velocidade Nominal 2900 rpm
Tipo de Arranque Progressivo com conversor de frequência
Classe de Protecção IP55
Nº de fases / Tensão / Frequência 3 / 400V / 50 Hz
Tensão de Alimentação da Central 1 / 230V / 50 Hz



Depósito hidropneumático 8 litros

Em aço devidamente preparado e pintado, com membrana de material sintético, adequado para água potável. A água contida no reservatório não estará em contacto com a superfície metálica, mas diretamente com a membrana, o que exclui a possibilidade de corrosão.



Comando

Dois Variadores de velocidade NASTEC. Este conversor de frequência é dedicado a aprimorar o controlo de fluxo em aplicações das áreas do abastecimento predial. A programação dos parâmetros da unidade reguladora pode ser completa ou parcialmente bloqueada através de uma senha. A unidade reguladora contém bornes para:



Contacto de falta de água;

Sinalização de serviço da bomba;

Sinalização de falha;

Transdutor de pressão;

Motor;

Alimentação da rede.

O Microprocessador contido na unidade de comando proporciona, com auxílio do interface RS 485 em instalações com duas bombas, tanto uma sequência de serviço das bombas completamente automática em dependência do consumo, como também alternância cíclica do serviço das bombas interligadas e o arranque da próxima bomba em caso de falha de uma das bombas, sem qualquer controlo externo.



Graças à aplicação “Nastec NOW” é possível comunicar com os variadores através de Bluetooth com a hipótese de:



  • Monitorizar vários parâmetros de operação em simultâneo no seu smartphone.
  • Obter estatísticas de consumo de energia e histórico de alarmes.
  • Executar relatórios de operação e programação com a possibilidade de fazer anotações com imagens e enviá-las por email ou mantê-las no arquivo digital.
  • Monitorizar vários parâmetros de operação em simultâneo no seu smartphone.
  • Obter estatísticas de consumo de energia e histórico de alarmes.
  • Executar relatórios de operação e programação com a possibilidade de fazer anotações com imagens e enviá-las por email ou mantê-las no arquivo digital.
  • As programações e parâmetros do variador, podem ser guardados num arquivo, com a possibilidade de os copiar para outros variadores e compartilha-los entre vários usuários.
  • Controlar os variadores remotamente, usando uma rede Wi-Fi ou gsm através de um smartphone colocado próximo do equipamento que funcionará como um modem.

nastec now



A regulação especial e integrada da pressão faz com que a bomba interrompa o serviço imediatamente quando o consumo for zero. O débito da bomba é averiguado indiretamente através do nr. de rotações e possibilita aumentar ou diminuir a pressão em dependência do consumo, conduzir a pressão diferencial segundo uma curva específica para o sistema, de parâmetros livremente programáveis.

Uma fonte de alimentação incorporada fornece a corrente para o transdutor de pressão diferencial em aço de elevada precisão, montado, com sinal de saída de 4 - 20 mA. O funcionamento do variador, vai de encontro às mais exigentes procuras de conforto através de caudal constante ou pressão proporcional (compensação de aumento e perdas de carga na rede devido ao aumento de caudal), fornecendo de forma suave o débito necessário sem picos de corrente ou golpes de aríete, devido ao arranque e paragem suave. Este sistema reduz os custos energéticos e custos de manutenção.



Acessórios de interligação e Componentes

Dois Transdutores de pressão;

Um Manómetro em banho de glicerina;

Um Coletor de compressão 2” em aço inox AISI304;

Um Coletor de aspiração 2” em aço inox AISI304;

Uma Válvula de retenção em cada bomba;

Uma Válvula de seccionamento da compressão de cada bomba;

Uma Válvula de corte geral na compressão;

Uma Base de assentamento;

Acessórios de ligação entre o coletor e o depósito hidropneumático;

Um Interruptor de nível com 10m de comprimento para instalação nos depósitos;

Um armário eléctrico de potência, composto por grupo de disjuntores, régua de bornes.

Variadores da NASTEC, VASCO e MIDA controlados remotamente

Variadores da NASTEC, VASCO e MIDA, brevemente poderão ser controlados remotamente através do seu computador sem necessidade de custos adicionais, necessitará apenas de uma ligação Wi-Fi ou 3G e um smartphone ou tablet. Poderá aceder através do servidor da NASTEC REMO a todos os equipamentos tem instalados.

Desta forma pode controlar e visualizar os parâmetros configurados e altera-los se necessário.



Controle os seus variadores NASTEC remotamente com o REMO

Variadores da NASTEC



Lista de equipamentos NASTEC instalados.

remo_03



Localização dos equipamentos NASTEC instalados.

remo_04



Visualize os parâmetros do motor configurados e tempo de funcionamento.

REMO da NASTEC



Configure ou altere os parâmetros de funcionamento do motor.

REMO da NASTEC

REMO da NASTEC



Analise e verifique todo o histórico de alarmes.

REMO  da  NASTEC



Visualize em formato gráfico a variação de pressão e frequência ao longo do tempo.

REMO da NASTEC



Capture imagem através da câmara do smartphone ou tablet no local técnico.

remo_10 REMO da NASTEC



Configure todos os dados da instalação, morada, email para alarme, etc.

REMO da NASTEC



Monitorização e programação através do seu smartphone e da aplicação Nastec NOW disponível para Androide, IOS e Windows Mobile:
- Controlo remoto usando um smartphone próximo como um modem;
- Salve e carregue as programações;
- Possibilidade de enviar relatórios por email;
- Suporte Multi-Lingua.

Variadores de Velocidade VACON 100 FLOW

Os variadores VACON® são projectados para ter uma vida útil longa, desempenho superior e rendimento do processo ideal. Reduza emissões e aumente a eficiência por intermédio da inovação pioneira. Optimize a energia de forma inteligente com funcionalidades dedicadas a seu sector específico. Conecte-se rapidamente e programe com excepcional flexibilidade.

Todas estas possibilidades significam que os variadores VACON® formam a base robusta para optimização em ambientes rígidos. Seja no sector Naval e Offshore, Petróleo e Gás, Metais, Mineração e Minérios, Papel e Celulose, Energia Renovável ou outros sectores de serviço pesado, os variadores VACON® estão prontos para este desafio.

Ajuste o custo operacional total e reduza os gastos financeiros.

VACON® 100 FLOW

Vacon Flow 100

O VACON® 100 FLOW fornece funcionalidades dedicadas aos sistemas de bombagem. Ele melhora o controle de fluxo e economiza energia em aplicações de bombas e ventiladores até potências de 800 kW.


Módulos e Drives em painel
Todos as potências estão disponíveis como módulos single drive. A versão de drive em painel para as potências maiores contém uma ampla gama de opções configuráveis e um compartimento de controlo inovador para acesso seguro, sem abrir a porta do painel.


Controle de fluxo industrial dedicado
O VACON® 100 FLOW oferece funções de controle de fluxo específicas para aprimorar o desempenho de bombas e ventiladores e proteger condutas e equipamentos, garantindo uma operação fiável.


Operação de motores de alta eficiência
Selecione o motor mais eficiente para sua tarefa, com a possibilidade de operar as novas tecnologias de motor de alta eficiência, como motores de íman permanente e relutância síncrona, para uma melhor eficiência do sistema.


Faixas de potência
3 x 208-240V de 0.55-90kW
3 x 380-500V de 1.1-630kW
3 x 525-690V de 5.5-800kW


O VACON® 100 FLOW é um variador CA específico para melhorar o controle de fluxo e a economia de energia em aplicações de ventiladores e bombas industriais.

Os recursos especificamente projectados incluem soluções Multipump (Multibombas) e menus de selecção de aplicações. Eles melhoram o desempenho da bombas e protegem tubagens e equipamentos, garantindo um funcionamento fiável. O controlo padrão do PID usa um sensor para controlar a velocidade da bomba, em vez de um controlador externo. Isso ajuda o variador a reagir rapidamente às flutuações do instalação, para um controlo de processo preciso e uma economia de energia optimizada.

Grupo Hidropressor Lowara - Retrofit Hydrovar

Nesta instalação aproveitamos as bombas existentes no Grupo Hidropressor Lowara, que se encontravam a funcionar com um sistema tradicional de velocidade fixa (controlado por pressostatos) e modificamos para um funcionamento com variação de velocidade e pressão constante através de dois variadores de velocidade Hydrovar 4.022.

hydrovar_foz_02

Grupo Hidropressor pressão constante

O Hydrovar é um controlador inteligente que ajusta a performance da bomba ao consumo. O sistema é composto por um variador de velocidade , uma carta de controlo, sensores, filtros EMC e protecção do motor/sistema. Usando um Hydrovar, não necessita de um quadro externo de controlo.

O Hydrovar é facilmente montado directamente no motor da bomba e é compatível com qualquer motor IEC. Esta versatilidade torna o Hydrovar uma excelente escolha para uma modernização e melhoria de um sistema com velocidade fixa.

Fácil de configurar

O guia de configuração rápida e o sistema de menus lógicos, fazem com que o Hydrovar seja fácil de operar e configurar. Através de funções disponíveis na programação avançada, o Hydrovar pode ser adaptado a quase todas as opções de consumo.

Potencial de poupança de energia

Um motor a funcionar a 80% da sua velocidade máxima usa 48% menos energia. Com poupanças energéticas até 70% só em cargas parciais, o período de retorno do investimento típico é inferior a 2 anos, dependendo dos custos de energia e tempos de operação da bomba.

Várias opções de controlo

  • Possibilidade de controlar 1 a 8 bombas
  • Funcionamento a pressão constante
  • Funcionamento a caudal constante
  • Funcionamento de acordo com a curva do sistema
  • Funcionamento via um sinal externo de 4-20 mA ou 0-10 V

Segurança

  • Cumpre a EN 61000
  • Filtro THDi no interior para redução das interferências devido a harmónicas
  • Paragem da bomba a consumo zero
  • Arranque/Paragem suave integrada: ausência de golpe de aríete e corrente de arranque reduzida
  • Protecção integrada
    • Sobre/sub tensões
    • Sobrecorrente/ curto circuito
    • Nível mínimo de água
    • Falha do sensor
    • Aquecimento do motor
    • Aquecimento do inversor
    • Limite mínimo/ limit conveyor

Especificações

  • Potência: desde 1,5 kW até 22 kW
  • Tensão de alimentação: monofásico ou trifásico 50 ou 60 Hz
  • Comunicação: interface RS485, BACnet, Modbus, carta Wi-Fi (opcional)

Central bombagem sistema rega jardim Av. Marechal Gomes da Costa

Central bombagem, com variação de velocidade modelo 2xE-Tech by Franklin EV9-6 Varisytem, formada pelos equipamentos abaixo descritos:

mar-central

• Duas electrobombas da marca Etech-Franklin de origem Americana, modelo EV9-6, formadas por bombas verticais centrífugas monobloco, equipadas com motor eléctrico para corrente trifásica de 400 Volts, 50 Hz, 3,0 cv, 2890 Rpm, IP55, montagem vertical. Capacidade Hidráulica – 53 m @ 167 l/m (por bomba);
• Depósito autoclave em fibra marca Wellmate com 60 Lts de capacidade, com membrana de borracha tipo alimentar pré-carregado de ar;
• Transdutor de pressão;
• Colector de compressão em aço inox 21/2”;
• Válvulas de retenção em cada bomba;
• Válvulas de seccionamento da compressão de cada bomba;
• Válvula de corte geral;
• Base de assentamento;
• Armário metálico para acondicionamento de todo o equipamento de comando e proteção;
• 2 variadores de velocidade VACON 100 FLOW, de origem Finlandesa, instalados no armário elétrico de potência. O VACON 100 FLOW é um conversor de frequência dedicado a aprimorar o controlo de fluxo em aplicações nas áreas da água e esgoto com recursos especificamente desenvolvidos para aplicações de controlo de fluxo. Inclui de série: Filtro RFI (classe hospitalar); Display gráfico com português; Ethernet e RS485; Relógio em tempo real (registo de alarme e avarias com data e hora real); Condensadores laminas de plástico (sem electrolítico); Ventoinha de arrefecimento com velocidade variável;

mar-comandos

A programação dos parâmetros da unidade reguladora pode ser completa ou parcialmente bloqueada através de uma senha. A unidade reguladora contém bornes para:

• Contacto de falta de água.
• Sinalização de serviço da bomba.
• Sinalização de falha.
• Transdutor de pressão.
• Motor.
• Alimentação da rede.

quadro-var-01

Microprocessador contido na unidade de comando proporciona, com auxilio do interface RS 485 em instalações com várias bombas (no máximo 4 unidades), tanto uma sequência de serviço das bombas completamente automática em dependência do consumo, como também alternância cíclica do serviço das bombas interligadas e o arranque da próxima bomba em caso de falha de uma das bombas, sem qualquer controlo externo.

Da mesma forma a unidade de comando inclui uma memória dos sinais falha e arranque de ensaio para cada uma das bombas depois de um período de descanso programável.

A regulação especial e integrada da pressão faz com que a bomba interrompa o serviço imediatamente quando o consumo for zero. O débito da bomba é averiguado indirectamente através do n.º de rotações e possibilita aumentar ou diminuir a pressão em dependência do consumo, conduzir a pressão diferencial segundo uma curva específica para o sistema, de parâmetros livremente programáveis.

Uma fonte de alimentação incorporada fornece a corrente para o transdutor de pressão diferencial em aço de elevada precisão, montado, com sinal de saída de 4 - 20 mA.

O funcionamento do variador, vai de encontro às mais exigentes procuras de conforto através de caudal constante ou pressão proporcional (compensação de aumento e perdas de carga na rede devido ao aumento de caudal), fornecendo de forma suave o débito necessário sem picos de corrente ou golpes de aríete, devido ao arranque e paragem suave. Este sistema reduz os custos energéticos e custos de manutenção

#2)
Filtro Twister Discos 3”
Filtro para filtração de grandes caudais com a tecnologia TWISTER (ciclónico), garante a separação das partículas pesadas na zona exterior do filtro, impedindo a sua fixação na superfície dos discos e prolongando os períodos entre as lavagens assim como a redução da água para a lavagem.

#3)
Electrobomba Drenagem
Electrobomba da marca Zenit de origem Italiana, modelo DGE 100/2/G50 1,2CV 230V 2”, Adequada nas situações com líquidos biológicos ligeiramente carregados e de esgotos. Conjunto eletromecânico em ferro fundido EN-GJL-250, predisposto para o funcionamento submerso. Fornecimento de vedações composto por 1 vedação mecânica em carbeto de silício e por 1 anel de vedação. Motor ecológico a seco.

#4)
Programador de Rega
Programador de rega da marca Rain-Bird modelo ESP-LX preparado para 36 estações, com cartucho de comunicação IQ-ETHERNET LAN com fios (IP fixo)

mar-quadro-comando-01

#5)
Sistema de controlo e proteção por nível alto na casa das máquinas.
Sistema de controlo através de 2 válvulas motorizadas 11/2” 230V 50Hz. Sempre que o nível de água na casa das máquinas for superior ao definido por rutura da tubagem, o grupo de bombagem pára, as electroválvulas fecham a adução e acionará um alarme luminoso, evitando assim a inundação da área técnica.

mar-quadro-comando

#6)
Ventilador.
Extractor 100mm c/ sensor humidade.

mar-ventilador

Controladores de Pressão para Bombas

A constante evolução da era industrial no século passado, induziu de forma progressiva um processo de especialização em todos os setores. Nos últimos vinte cinco anos, graças ao aparecimento da eletrónica e informática, este processo tem acelerado exponencialmente. A COELBO nasce nesse período (1988), com o objetivo de negócio da aplicação destas novas tecnologias no campo das electrombas. Desde o início e com uma constante evolução tecnológica criou dispositivos automáticos para operação, controle e proteção, iniciando assim uma especialidade industrial pioneira a nível mundial, sendo um dos líderes nesta área. O seu constante esforço na investigação, desenvolvimento e inovação, permitiu a obtenção de patentes internacionais que lhe conferem reconhecimento na área dos sistemas de bombagem. Com uma filosofia empresarial baseada em conceitos como a investigação tecnológica constante, design inovador, fiabilidade do produto, rigoroso controle de qualidade, investimento constante em processos de produção e seriedade comercial, a COELBO e os seus produtos desfrutam de um prestígio internacional e alcançado a confiança dos mais importantes produtores de electrobombas. O seu sucesso no mercado mundial tornou-se uma referência, criando tendências e dando origem a muitas imitações de seus mais famosos produtos. As instalações de 3500 m2 albergam hoje a actual realidade industrial da COELBO. Actualmente distribuímos os nossos produtos nas seguintes famílias:



PRESSFLOW TECH
Na gama de dispositivos PRESSFLOW TECH estão incluídos todos os controladores electrónicos presso-fluxostáticos tradicionais com tornaram a COELBO como uma referência mundial ao longo dos últimos 30 anos. Controlmatic





HI TECH
O alcance dos dispositivos HITECH abarca uma completa gama de controladores de velocidade variável (VSD: variable speed drives), para bomba individual ou grupos de bombas, de montagem em linha, mural ou a bordo. Estes dispositivos integram todos los elementos hidráulicos, eléctricos e electrónicos necessários, tais como, sensores de caudal, pressostatos, transductores, indicadores de pressão, de frequência, de intensidade, leds de sinalização, interruptores start-stop, etc...

SpeedboxSpeedmatic





SMART TECH
A família de dispositivos SMART TECH engloba uma ampla gama de dispositivos para o controlo e/ou protecção de electrobombas cujo denominador comum é a aplicação das novas tecnologias nos sistemas tradicionais, com a excepção da velocidade variável que faz parte da gama HI TECH. Onematic

Pressostato electrónico digital
A unidade SWITCHMATIC é um pressostato electrónico com manómetro digital integrado. Permite gerir o arranque e paragem de electrobombas monofásicas até 2,2 kW (3 HP). As pressões são facilmente ajustáveis através do painel de controlo.
A electrificação é realizada da mesma forma de um pressostato electromecânico tradicional.
Pode ser utilizado como um interruptor de pressão diferencial, de pressão inversa ou simplesmente com máxima e mínima pressão.
A unidade SWITCHMATIC 2 incluiu leitura da corrente instantânea consumida. Este sistema patentado controla e gere a sobreintensidade, o funcionamento em seco e os ciclos rápidos de funcionamento (falta de ar no autoclave)

Switchmatic



Central Hidropneumática com Variação de Velocidade

Central Hidropneumática com Variação de Velocidade

Central Hidropneumática com Variação de Velocidade E-Tech by Franklin / Speedmatic formada pelos equipamentos abaixo descritos:

  • Duas electrobombas da marca E-Tech de origem Americana, modelo EH 5-5, formadas por bombas horizontais centrífugas monobloco, equipadas com motor eléctrico para corrente monofásica de 230 Volts, 50 Hz, 1,5 cv, 2890 Rpm, montagem horizontal com turbinas e difusores em aço inox 304. Capacidade Hidráulica – 4,0 Bar @ 83 l/m (por bomba);
  • Depósito autoclave de 5 Lts de capacidade, com membrana de borracha tipo alimentar pré-carregado de ar, com fundos copados.
  • Colector de compressão.
  • Válvulas de retenção em cada bomba.
  • Válvulas de seccionamento da compressão de cada bomba.
  • Válvula de corte geral.
  • Base de assentamento
  • Um armário eléctrico de potência, composto por, grupos de disjuntores, interruptor corte geral, régua de bornes.
  • Dois variadores de velocidade Speedmatic Master, de origem Espanhola, instalados na saída das electrobombas. O speematic é um conversor de frequência dedicado a aprimorar o controlo de fluxo hidráulico nas áreas da água cm as seguintes e principais características:

- Desliga por falta de água com sistema de auto-rearme;
- Transdutor de pressão interno;
- Sensor de fluxo interno;
- Sensor de intensidade de corrente com leitura instantânea;
- Informação de horas de trabalho e número de arranques;
- Sinalização de serviço da bomba;
- Sinalização de falha;

central-speed-etech-02

O funcionamento do variador, vai de encontro às mais exigentes procuras de conforto através de caudal constante ou pressão proporcional (compensação de aumento e perdas de carga na rede devido ao aumento de caudal), fornecendo de forma suave o débito necessário sem picos de corrente ou golpes de aríete, devido ao arranque e paragem suave. Este sistema reduz os custos energéticos e custos de manutenção.

central-speed-etech-03

Instalação de central bombas submersíveis com variação de velocidade

A Hidraulicart fez a instalação de uma central de bombas submersíveis de abastecimento de água com variação de velocidade e pressão constante, no Comando Territorial G.N.R do Porto.

GNR Porto

GNR Porto

Ficam aqui algumas fotos da instalação.

VACON® 100 FLOW é um variador de velocidade optimizado especialmente para aplicações em bombas. Este novíssimo variador de velocidade proporciona um controlo de fluxo versátil para aplicações de águas.

Variadores Velocidade Vacon Flow

Quadro de Variação de Velocidade

Quadro de Variação de Velocidade

Quadro de Variação de Velocidade

Quadro de Variação de Velocidade

Transdutores de Pressão

Transdutores de Pressão e Manometro Glicerina

Colector das Bombas Submersíveis E-Tech - Franklin

Colector das Bombas Submersíveis E-Tech - Franklin


Central Hidropressora Variação Velocidade

Central Hidropressora Variação Velocidade modelo Baico 2xLascar V 6-55 Varisytem, formada pelos equipamentos abaixo descritos:

  • Duas electrobombas da marca BAICO de origem Espanhola, modelo Lascar 6-55, formadas por bombas verticais centrífugas monobloco, equipadas com motor eléctrico para corrente trifásica de 400 Volts, 50 Hz, 2,2 kW, 2890 Rpm, montagem vertical com capacidade Hidráulica – 4,0 Bar @ 3,3 l/s (por bomba);
  • Depósito autoclave de 12Lts de capacidade, com membrana de borracha tipo alimentar pré-carregado de ar, com fundos copados.
  • Transdutor de pressão.
  • Colector de compressão.
  • Válvulas de retenção em cada bomba.
  • Válvulas de seccionamento da compressão de cada bomba.
  • Válvula de corte geral.
  • Base de assentamento.
  • Um armário eléctrico de potência, composto por, grupos de disjuntores, interruptor corte geral, régua de bornes.
  • Dois Variadores de velocidade NASTEC, de origem Italiana. Estes conversores de frequência são dedicados a aprimorar o controlo de fluxo em aplicações das áreas do abastecimento predial. A programação dos parâmetros da unidade reguladora pode ser completa ou parcialmente bloqueada através de uma senha. A unidade reguladora contém bornes para:

- Contacto de falta de água.
- Sinalização de serviço da bomba.
- Sinalização de falha.
- Transdutor de pressão.
- Motor.
- Alimentação da rede.

Central Hidropressora Variação Velocidade

Central Instalada em Ginásio, Perafita

O Microprocessador contido na unidade de comando proporciona, com auxílio do interface RS 485 em instalações com várias bombas (no máximo 8 unidades), tanto uma sequência de serviço das bombas completamente automática em dependência do consumo, como também alternância cíclica do serviço das bombas interligadas e o arranque da próxima bomba em caso de falha de uma das bombas, sem qualquer controlo externo. Da mesma forma a unidade de comando inclui uma memória dos sinais falha e arranque de ensaio para cada uma das bombas depois de um período de descanso programável.

Central Hidropressora com Variação de Velocidade

Central Instalada em Ginásio, Perafita

A regulação especial e integrada da pressão faz com que a bomba interrompa o serviço imediatamente quando o consumo for zero. O débito da bomba é averiguado indiretamente através do nr. de rotações e possibilita aumentar ou diminuir a pressão em dependência do consumo, conduzir a pressão diferencial segundo uma curva específica para o sistema, de parâmetros livremente programáveis.

Uma fonte de alimentação incorporada fornece a corrente para o transdutor de pressão diferencial em aço de elevada precisão, montado, com sinal de saída de 4 - 20 mA. O funcionamento do variador, vai de encontro às mais exigentes procuras de conforto através de caudal constante ou pressão proporcional (compensação de aumento e perdas de carga na rede devido ao aumento de caudal), fornecendo de forma suave o débito necessário sem picos de corrente ou golpes de aríete, devido ao arranque e paragem suave. Este sistema reduz os custos energéticos e custos de manutenção.

Quadro de Variação de Velocidade - Controlo de Bombas

Instalação do quadro de variação de velociade para controlo e monitorização das bombas de rega do Parque da Cidade do Porto.

A Vacon anunciou o lançamento do novo VACON® 100 FLOW, um variador de velocidade optimizado especialmente para aplicações em bombas e ventiladores. Este novíssimo variador de velocidade proporciona um controlo de fluxo versátil para aplicações de águas e águas residuais e automação em prédios, aumentando assim a gama de conversores de frequência VACON 100.

O VACON 100 FLOW é o mais jovem membro da terceira geração de variadores da VACON completando assim a a gama VACON:

VACON® 100 variador de velocidade multi-propósito
VACON® 100 X variador de velocidade com IP66/UL Tipo 4X
VACON® 100 HVAC variador de velocidade para automação em AVAC

O VACON 100 FLOW combina a essência do VACON 100 com funções dedicadas à optimização de processos de controlo de caudal e pressão. O novo variador de frequência melhora também a eficiência e redundância em sistemas de bombagem, oferecendo as mais recente e avançado método de controlo de bombas.

O VACON 100 FLOW vem preparado com características user-friendly como um display graphic multi-língua, assistentes de configuração que permitem uma fácil parametrização do variador e funções de programação por blocos tipo PLC intuitivas que permitem que o seu variador seja ajustado para qualquer aplicação.

Sobre Vacon
Vacon é impulsionada e pela vontade de projectar, fabricar e vender apenas os melhores variadores de velocidade do planeta. Dedicada exclusivamente aos a variadores de velocidade, Vacon tem actualmente ID e unidades de produção de produção na Finlândia (sede), Estados Unidos, China, India e Itália, e escritórios em mais de 25 países e uma rede de distribuidores que cobre praticamente todo o globo.

Lider mundial tecnológico em variadores de velocidade de CA.

A história da Vacon remonta a 1993 quando um grupo de 13 engenheiros das fábricas ABB Industry Oy de Vaasa (Vaasa é uma cidade Finlandesa) fundaram a Vacon (Vaasa Control Oy). Estes 13 membros fundadores começaram a saga Vacon rumo à meta de se tornar um líder mundial no fornecimento de conversores de frequência.
