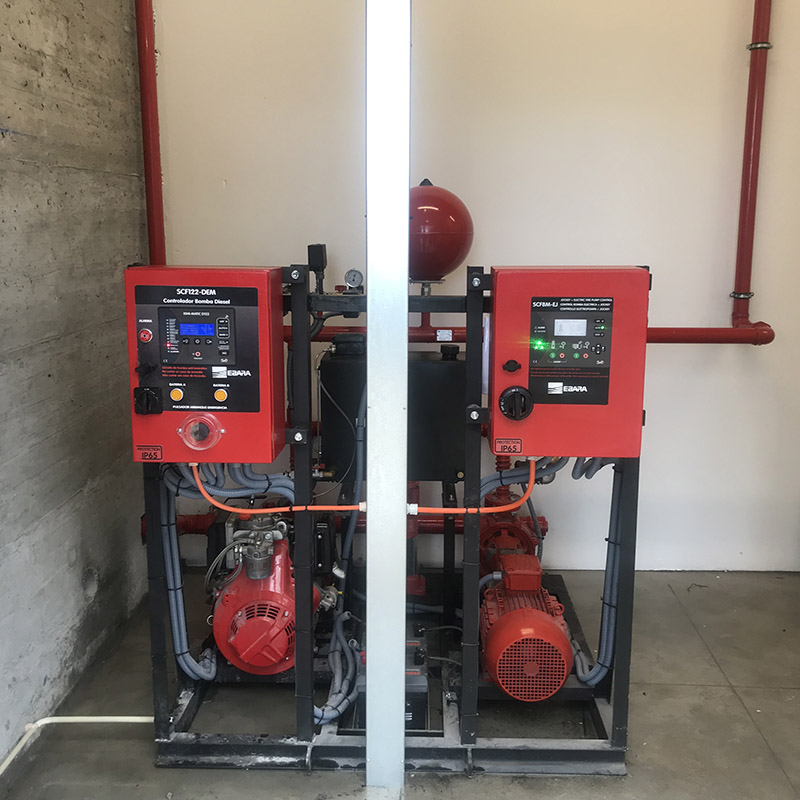

Central Contra Incêndios

Central Contra Incêndios, EBARA AFUEN-ENR 32-200B/5,5 EDJ, segndo as normas UNE 23500-90 e UNE-EN 12845 formada por:

central contra incêndio

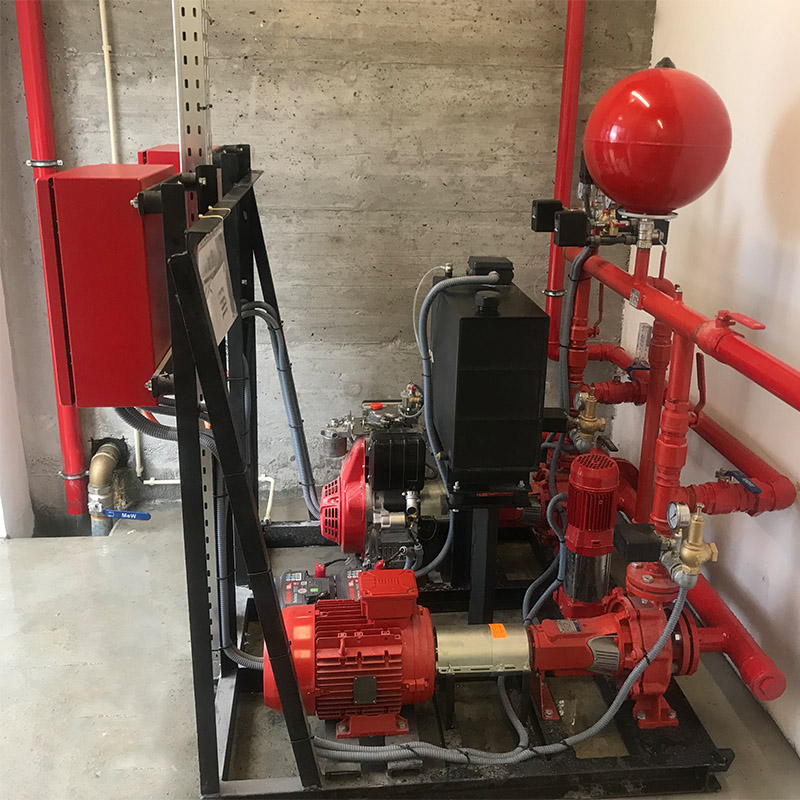

Grupo Contra Incêndios

Bomba principal ELÉCTRICA ENR 32-200, B EN 733/ DIN 24255, de um estágio e de uma entrada, corpo de impulsão em fundição GG25 em espiral com patas de apoio, caixa de rolamentos robusta e rolamentos radiais blindados, aspiração axial e boca de impulsão radial vertical, compensação hidráulica mediante orifícios de descarga no impulsor, suporte de rolamentos de esferas lubrificados para a vida útil, estanqueidade do veio mediante empanque mecânico segundo DIN 24960, veio em aço inox AISI 420; accionada por motor eléctrico assíncrono,trifásico de 2 polos, isolamento classe F, protecção IP-55, potência de 5,50 kW, para alimentação trifásica a 400 V III, 50 Hz, acoplamento com espaçador;

Bomba principal DIESEL ENR 32-200B com uma potência de 6,30 kW, duplo jogo de baterias, depósito de combustível de 40 litros de capacidade equipado com válvula de esvaziamento, filtro e visor de nível;

grupo contra incêndio

Grupo Contra Incêndios

Uma bomba auxiliar jockey CVM A/12, de 0,9 kW, corpo da bomba em ferro aço inox, veio de aço inox AISI 416, corpos de aspiração e impulsão e contra flanges de ferro fundido, impulsores e difusores de policarbonato com fibra de vidro, empanque mecânico, motor assíncrono de 2 polos, isolamento classe F, proteção IP 44;

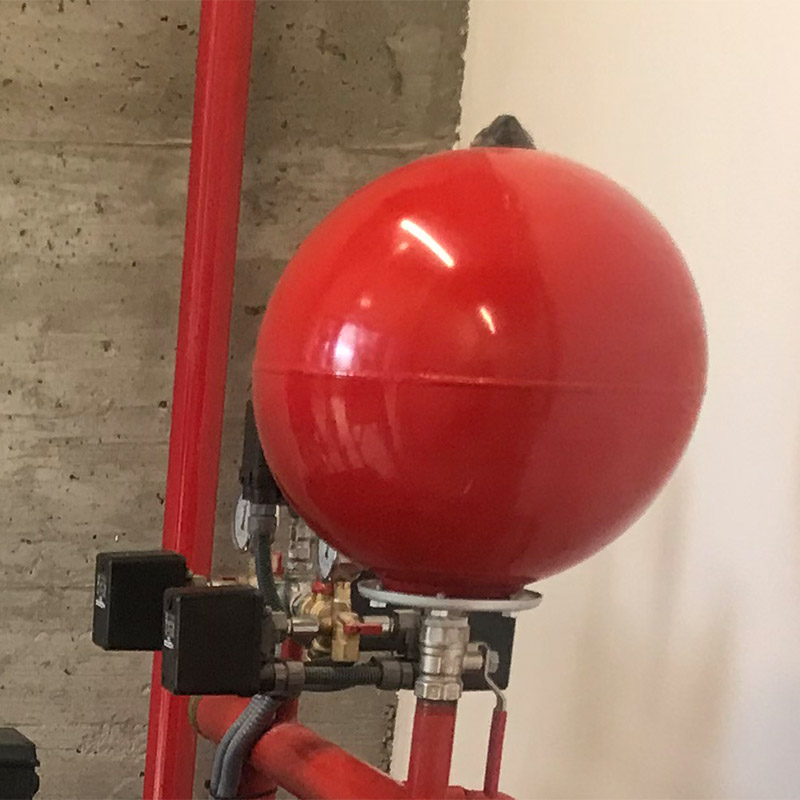

autoclave e pressostatos

Autoclave e Pressostatos

Depósito hidropneumático de 24/8; bancada metálica, válvulas de corte, retenção e de corte para cada bomba. Manómetros; pressostatos; colector comum de impulsão em aço negro DN 2" S/DIN2440 com pintado de vermelho RAL3000;

Quadro Bomba Principal

Quadro Bomba Principal

Quadros eléctricos de potência e controlo para a operação totalmente automática do grupo; suporte metálico para quadro eléctrico. Montado em bancada de perfis laminados de aço com pintura anti-corrosão, montado e testado em fábrica.

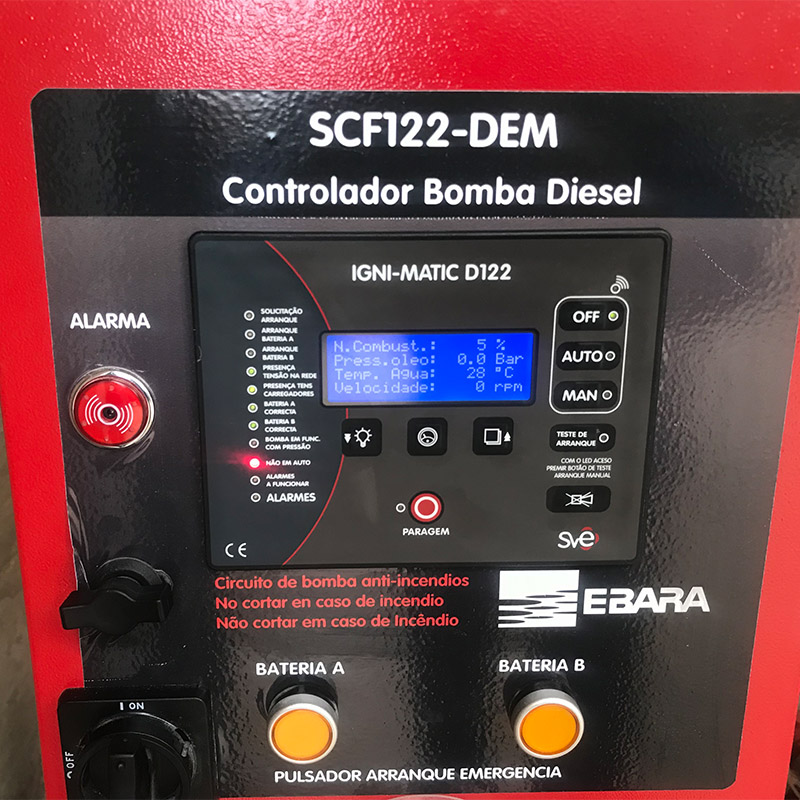

Quadro Comando  Motobomba

Quadro Comando Motobomba
