Bombas Solares Franklin Electric



Bombas solares Fhoton SolarPak da Franklin Electric

Sistema que utiliza o sol para gerar energia eléctrica e bombear água.
Desenvolvido com o reconhecido know-how e garantia de qualidade Franklin Electric, o Fhoton SolarPak é um sistema inovador de bombeamento de água, ideal para aplicações onde não há disponibilidade de rede eléctrica ou a rede existente não é fiável e ainda onde se deseja utilizar energia renovável e gratuita.



FHOTON SOLARPAK

O FhotonTM SolarPak é um sistema independente que gera energia limpa para o bombeamento de água. As principais vantagens do uso deste sistema são:

• Fonte renovável de energia limpa e gratuita (sem uso de combustíveis)
• Independente de fornecimento de energia da rede elétrica
• Alta disponibilidade de luz solar em países como Portugal
• O Cliente não fica sujeito ao aumento do preço da energia elétrica
• Baixa manutenção
• Facilidade de instalação
• Pode ser instalado em lugares remotos onde a energia elétrica não chega
• Confiança por trabalhar com um produto com a qualidade e tecnologia da Franklin Electric



Nenhum outro sistema entrega em um único pacote as características e benefícios com a fiabilidade do FhotonTM SolarPak!

Bombas Solares Franklin Electric

Controlador FHOTON Franklin Electric

  1. Protecção adicional contra raios.
  2. Estado da operação indicado por LED
  3. Ligação de entrada de corrente contínua proveniente dos painéis fotovoltaicos
  4. Ligação de saída dos cabos para o motor AC
  5. Ligação para uso de 1 ou 2 interruptores de bóia
  6. Terminal previsto para placa opcional de comunicação de dados
  7. Ligação para uso simultâneo de até 2 interruptores de bóia
  8. Ligação para uso de fluxoestato
  9.  Chapa amovível para instalação dos cabos eléctricos
  10. Caixa de protecção IP66, Nema 4



COMO FUNCIONA

Os painéis solares fotovoltaicos recolhem os fotões da luz solar e convertem-nos em corrente eléctrica, que é transmitida ao FhotonDrive (unidade de controle). O Fhoton Drive acciona a electrobomba procurando sempre a máxima potência produzida pelos painéis e, adicionalmente, também protege o sistema contra potenciais condições adversas.



APLICAÇÕES

O FhotonTM SolarPak é desenvolvido para aplicações com electrobombas submersíveis de 4”.

• Abastecimento de água para animais
• Abastecimento de reservatórios de água
• Abastecimento de água para residências e quintas
• Abastecimento de água para agricultura
• Fontes e cascatas
• Abastecimento de água em zonas remotas
• Projetos de energia renovável



PROTECÇÕES

O FhotonTM SolarPak possui sistema de diagnóstico e protecção interna contra condições potencialmente prejudiciais, tais como:

• Picos de tensão
• Subintensidade
• Subtensão
• Electrobomba bloqueada
• Circuito aberto
• Curto circuito
• Sobreaquecimento da unidade de controlo
• Protecção de trabalho sem água (a seco)
• Polaridade CC Invertida



PRINCIPAIS CARACTERÍSTICAS

• Motor eléctrico trifásico 100V ou 200V (0.55 kW ou 1,10 kW)
• Sistema procura a máxima eficiência de bombagem
• Electrobomba de alta tecnologia e reconhecida durabilidade
• Caixa de controlo com grau de proteção IP66, Nema 4, com máxima protecção para instalação no exterior ou interior
• Ligação de entrada de corrente contínua (CC) e saída corrente alterna (CA)
• Indicação do estado de operação através de LED
• Terminal previsto para comunicação de dados adicionais
• Sistema de optimização do ponto de operação para maximizar a eficiência da entrada de potência (MPPT - Max Power Point Tracking)
• Arranque suave, evitando golpe de aríete no accionamento do sistema
• Fácil instalação
• Possui sistema de diagnóstico e protecção

Fhoton

CONTEÚDO DO KIT

• Electrobomba Etech-Franklin (Motor elétrico trifásico 100V ou 200V e Hidráulico VS).
• Controlador solar Fhoton da Franklin Electric.
• Sensor de Fluxo.

fhoton-02x

DESEMPENHO HIDRÁULICO

curvas

curvas



Número de painéis (260W) recomendados para a potência máxima

fhoton_paineis

Bombas Solares "Plug & Play" WATERBOX

Bombas solares com WATERBOX!

A WATERBOX é uma solução completa "pulg & play" de um sistema solar de bombagem, para poços e furos, de simples instalação:

  • É uma solução inteligente para qualquer utilizador criar o seu sistema de bombagem solar.waterbox

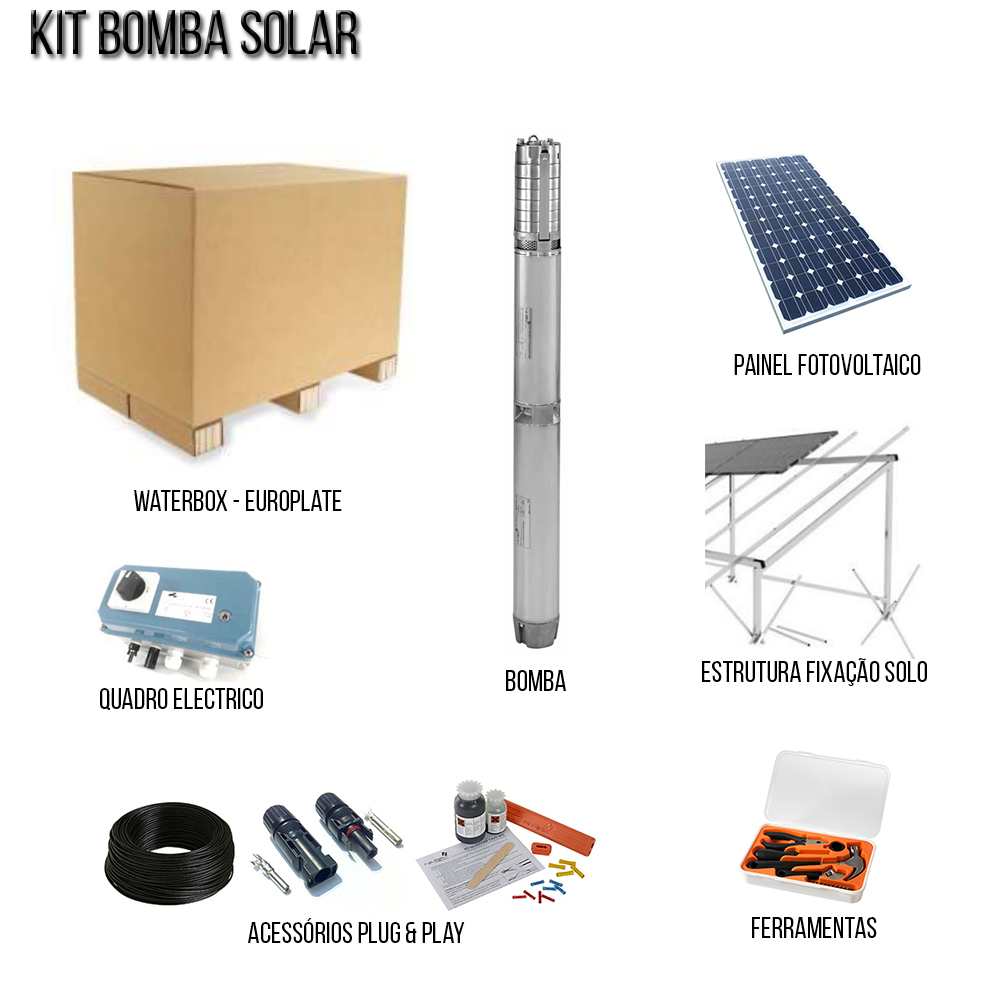

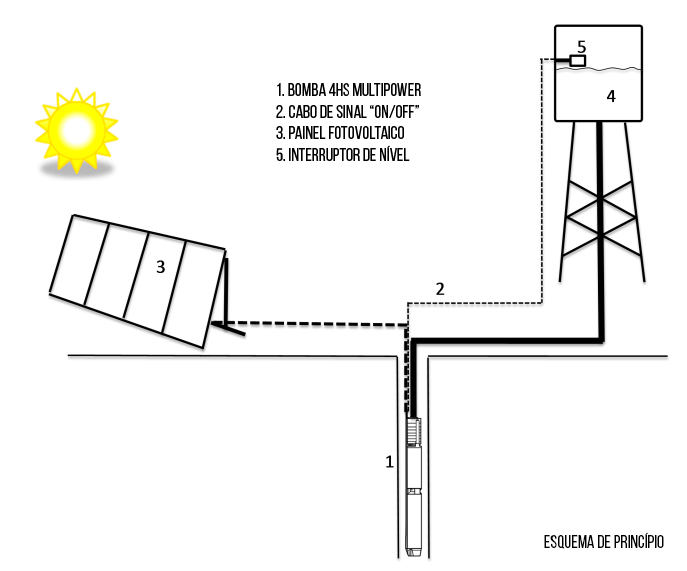

Como funciona? - Kit completo e acondicionado numa Europalete



Kit bomba solar

solakit-esquema

Solução simples e fácil de instalar!

Todos os componentes vêm já pré-montados. A WATERBOX contém um guia ilustrado com as instruções de montagem, facilitando o processo de instalação.

Componentes de elevada qualidade!

A bomba: o coração

Bomba submersível multifacetada "all-in-one". Esta unidade é composto por uma bomba centrífuga, motor e inversor.

Cada componente desta unidade de bombagem foi desenvolvido para uma fácil utilização e mínima manutenção:

    • Totalmente em aço inox 304, para máxima durabilidade.
    • Motor em banho de água, amigo do ambiente.
    • Inversor interno isento de manutenção.
    • Apenas um cabo para ambas as tensões AC e DC.
    • Alto desempenho em temos de caudal.
    • Desenvolvido e fabricado em Itália.
Painéis fotovoltaicos: o motor
    • Desenhados especificamente para bombas. Foram desenvolvidos e fabricados módulos com a correcta saída de corrente e tensão para um trabalho perfeito e harmonioso com a bomba.
    • Perfis de liga forte para uma alta resistência mecânica e vidro temperado e resistente ao choque de 4 mm.
    • Dimensões e peso desenhados pra serem transportados facilmente em qualquer carrinha ou pickup.
Sistema de ancorâgem da estrutura: a ideia
    • Uma ideia Italiana pantenteada para montar os módulos fotovoltaicos apenas com um martelo. Não é necessário qualquer máquina ou equipamentos especiais para instalar.
    • Apenas olhamos para a natureza!... E fixamos a nossa estrutura da mesma maneira que as árvores o fazem com as raízes.
    • O sistema de fixação está aprovado para velocidades do vento até 160 km/h e pode ser instalado por uma pessoa em menos de 2 horas.
Esqueça as ferramentas

Dentro da WATERBOX vai encontrar todas as ferramentas e acessórios necessários para a instalação do sistema:

    • Cabos DC.
    • Quadro com interruptor IP65 para entrada de tensão suplementar AC (se existente) com uma saída dupla.
    • Cabos certificados para a utilização com água potável.
    • Emenda de ligação à prova de água.
    • Conectores DC e AC.
    • Kit de ferramentas.
Acondicionamento

Europalete (800x1200 mm), certificada para exportação e caixas resistentes (3+3 folhas), 1700 BFSV, apropriado para transporte por navio. Cada componente é empacotado na caixa segundo a sequência de instalação para cada um estar protegido até ao momento de aplicação.

Modelos



1. WATERBOX plug&play 02/02H inclui:

  • 4 x Painéis 225 Wp  HVW, 4hs performed.
  • 1 x Bomba MP 02/02 H - Ficha Técnica
  • 1 x Quadro eléctrico.
  • 1 x Emenda à prova de água e Ferramentas.
  • 30 m cabo painéis.
  • 100 m cabo bomba.
  • Conectores rápidos.
  • Corda
  • União macho 11/4"
  • Estrutura fixação solo.
  • Manual de instruções

Dimensões da caixa para transporte marítimo: 770 x 1170 x 1700
Dimensões da caixa para transporte aéreo: 1700 x 770 x 1300
Peso: 200 Kg

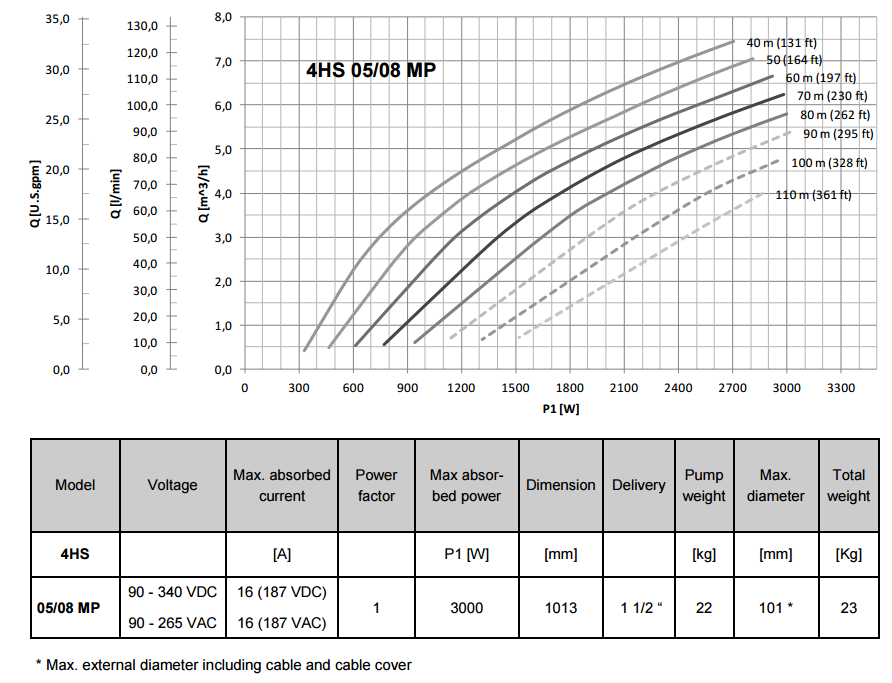

2. WATERBOX plug&play 05/08 inclui:

  • 10 x Painéis 250 Wp  HVW, SMP performed.
  • 1 x Bomba MP 05/08 - Ficha Técnica
  • 1 x Quadro eléctrico.
  • 1 x Emenda à prova de água e Ferramentas.
  • 30 m cabo painéis.
  • 70 m cabo bomba.
  • Corda.
  • União macho 11/2"
  • Conectores rápidos.
  • Estrutura fixação solo.
  • Manual de instruções

Dimensões da caixa para transporte marítimo: 770 x 1170 x 1700
Dimensões da caixa para transporte aéreo: 1700 x 770 x 1300
Peso: 350 Kg

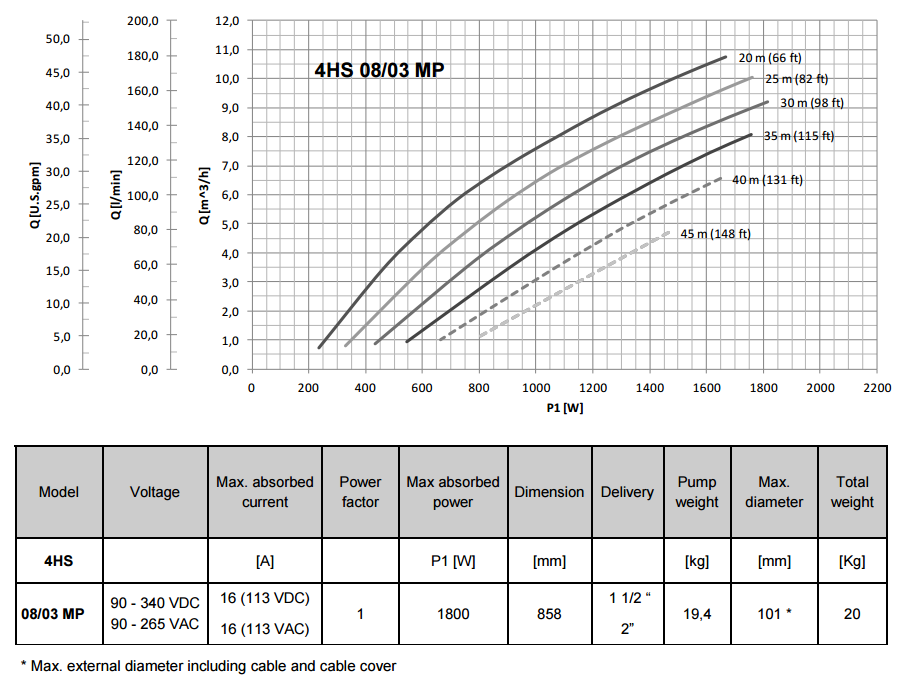

3. WATERBOX plug&play 08/03 inclui:

  • 6 x Painéis 250 Wp  HVW, SMP performed.
  • 1 x Bomba MP 08/03 - Ficha Técnica
  • 1 x Quadro eléctrico.
  • 1 x Emenda à prova de água e Ferramentas.
  • 30 m cabo painéis.
  • 50 m cabo bomba.
  • Conectores rápidos.
  • Corda.
  • União macho 11/2"
  • Estrutura fixação solo.
  • Manual de instruções

Dimensões da caixa para transporte marítimo: 770 x 1170 x 1700
Dimensões da caixa para transporte aéreo: 1700 x 770 x 1300
Peso: 250 Kg

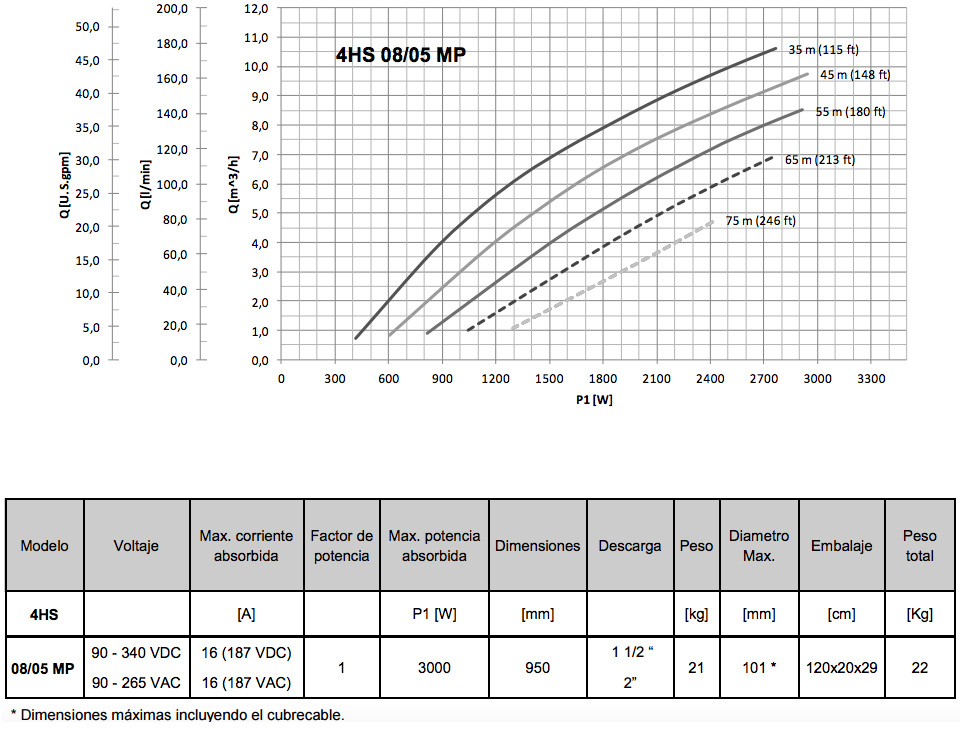

4. WATERBOX plug&play 08/05 inclui:

  • 10 x Painéis 250 Wp  HVW, SMP performed.
  • 1 x Bomba MP 08/05 - Ficha Técnica
  • 1 x Quadro eléctrico.
  • 1 x Emenda à prova de água e Ferramentas.
  • 30 m cabo painéis.
  • 50 m cabo bomba.
  • Conectores rápidos.
  • Corda.
  • União macho 11/2"
  • Estrutura fixação solo.
  • Manual de instruções

Dimensões da caixa para transporte marítimo: 770 x 1170 x 1700
Dimensões da caixa para transporte aéreo: 1700 x 770 x 1300
Peso: 350 Kg



Como escolher a sua WATERBOX

A velocidade variável deste sistema permite cobrir uma vasta gama de caudal e altura de elevação. A correcta escolha da WATERBOX a ser feita de maneira a maximizar o melhor retorno ao longo do ano. O esquema abaixo permite rapidamente escolher o modelo que melhor se enquadra nas suas necessidades. Avalie a altura total de elevação e o caudal necessário.

waterbox-01

Para uma correcta escolha da WATERBOX deve verificar a altura monométrica e o caudal de água necessário (tabela acima); Para perceber a produção diária de água multiplique o caudal (m3/h) pelo número de horas de irradiação do local da instalação.

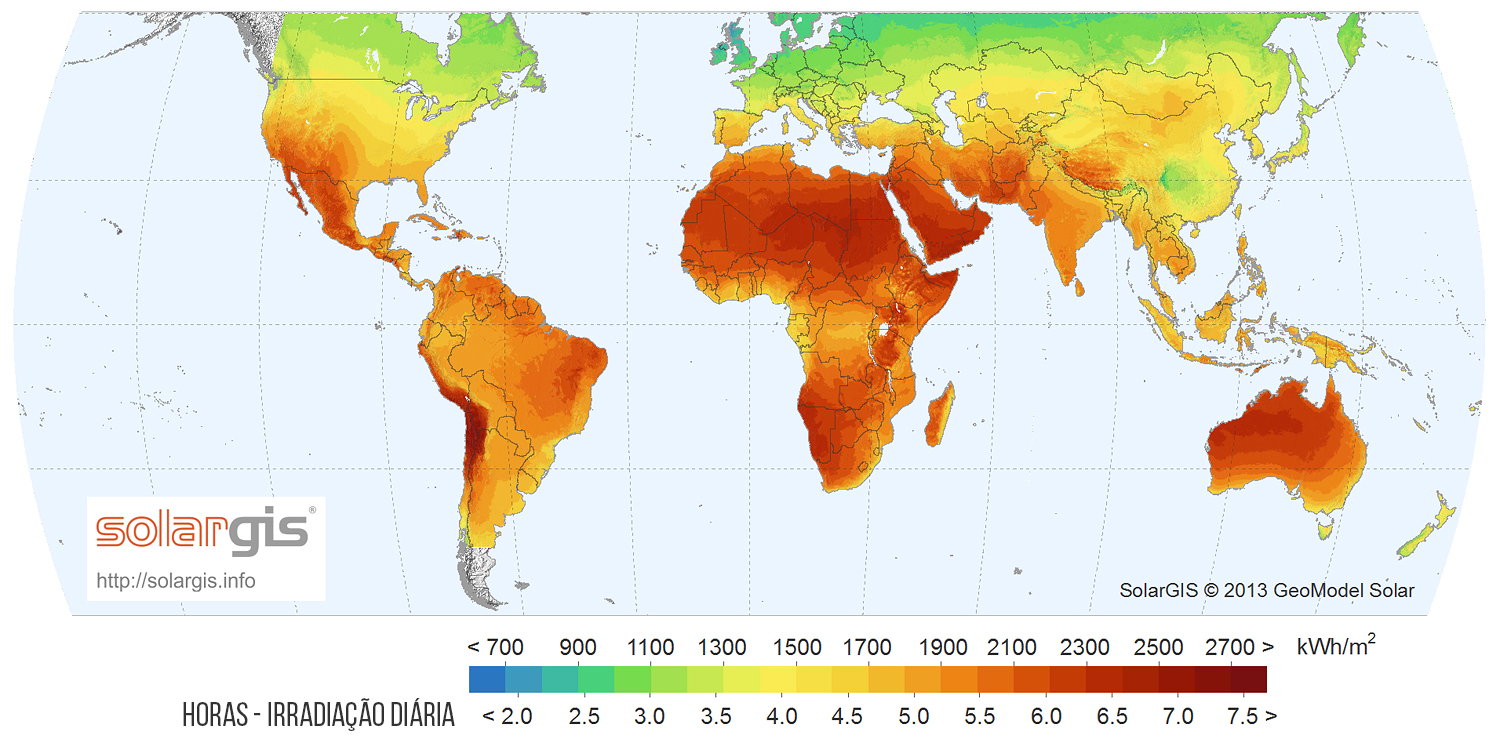

Horas de irradição

solar-data



Exemplo:

País: Angola
Média de irradiação diária: 6 horas
Altura do furo: 40 metros

Produção diária
Waterbox 08/03 - 6 m³/h x 6 = 36 m³/dia
Waterbox 08/05 - 9,5 m³/h x 6 = 57 m³/dia

Bombas Solares Pedrollo

Kits Electrobombas Submersíveis Solares 4"

As bombas solares Pedrollo Fluid Solar são utilizadas no bombeamento de águas limpas utilizando a energia do sol fornecida pelos painéis solares. O inversor incorporado no motor converte a tensão de saída a partir dos painéis e controla a velocidade de rotação do motor de modo a maximizar a energia fornecida pelos painéis.

Características Técnicas

  • Temperatura máxima do fluído: +35ºC
  • Permitem a passagem de areia até 150g por m3
  • Painéis fotovoltaicos de alta eficiência
  • Motor de alto desempenho com inversor incorporado.

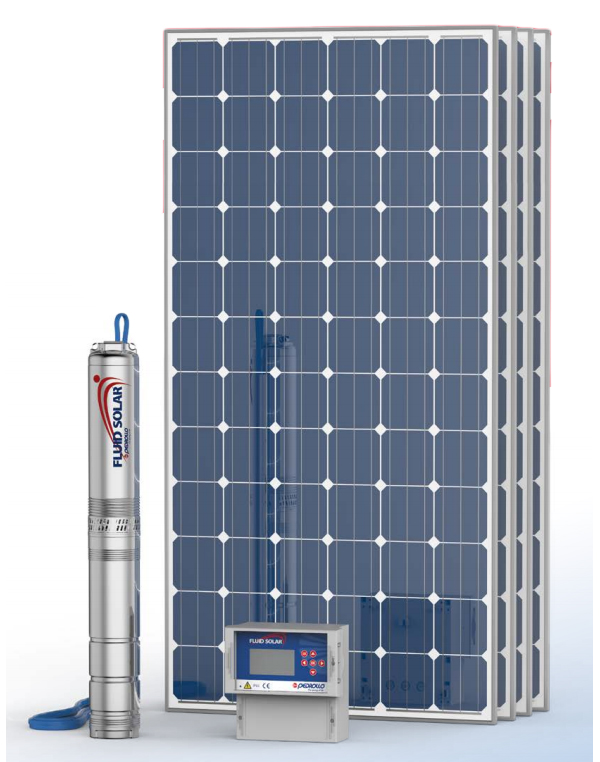

Constituição do Kit Bombas Solares Pedrollo

  • Bomba submersível solar multicelular com 2 mts cabo
  • Inversor incorporado no motor
  • Quadro de controlo com proteção de falta de água no furo (permite incoporar 1 interruptor de bóia para controlo de nível no reservatório.
  • Kit termoretráctil para ligação dos cabos.
  • 4 Painéis de 250W
  • Estrutura de fixação plana (2 strings de 2 módulos)
  • 5 fichas fêmea
  • 5 fichas macho

Bombas Solares Pedrollo

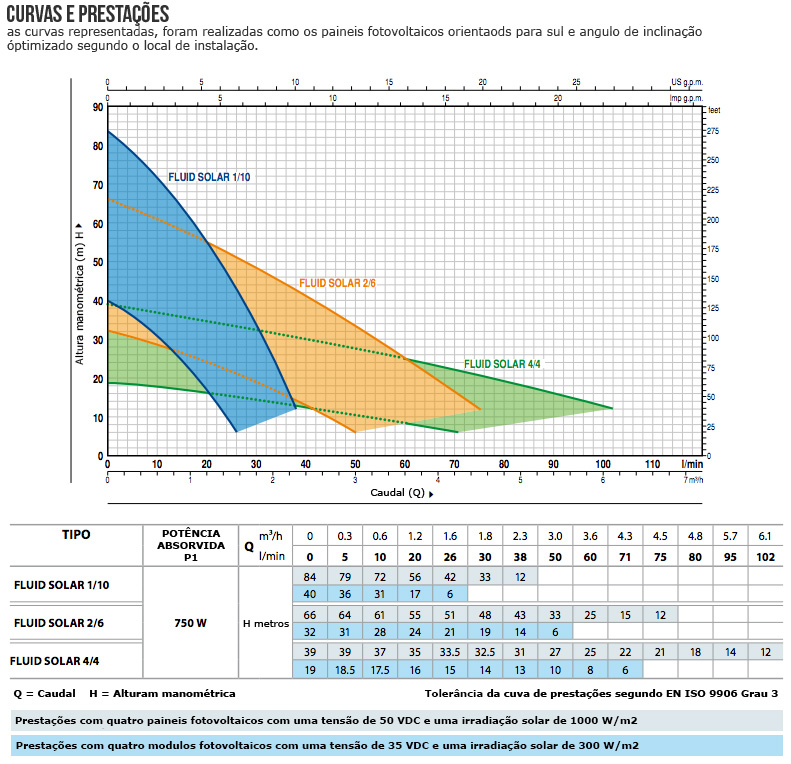

solar_pedrollo_curva_hidraulicart

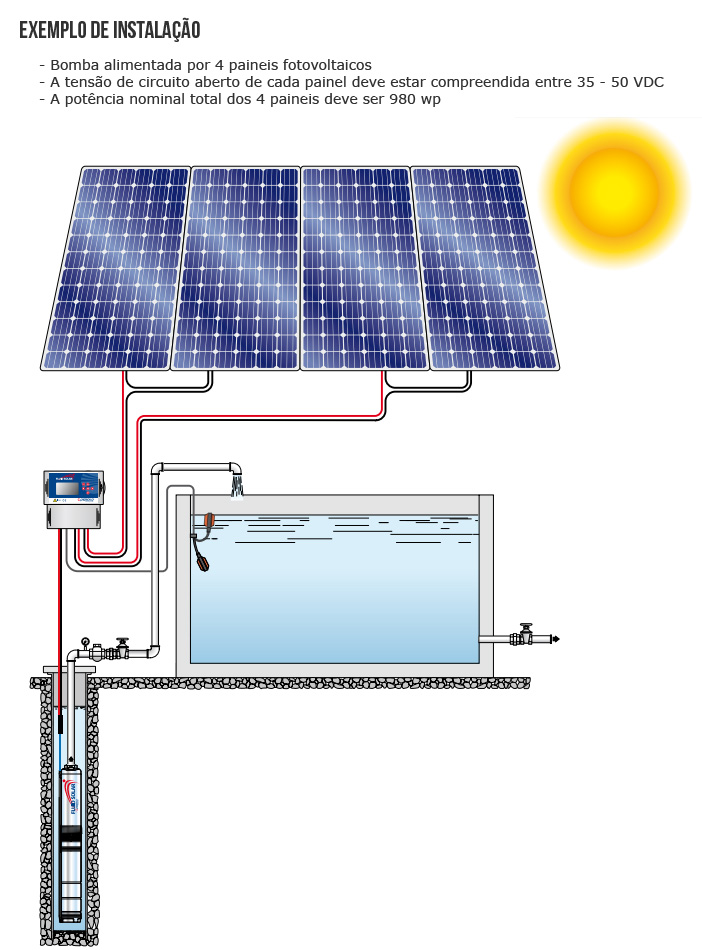

exemplo-pedrollo-solar

Modelos (kit completo)

1. KIT FLUID SOLAR 1/10

2. KIT FLUID SOLAR 2/6

3. KIT FLUID SOLAR 4/4

Modelos (só bomba)

1. FLUID SOLAR 1/10

2. FLUID SOLAR 2/6

3. FLUID SOLAR 4/4

Bombas Solares para Painéis Fotovoltaicos

Bombas Solares para painéis fotovoltaicos YASUR MP
Yasur_hidraulicart
As bombas Yasur MP alimentadas por energias renováveis incorporam um variador de frequência integrado.
As bombas Yasur MP podem ser alimentadas por corrente alterna (AC) ou corrente contínua (DC) com uma ampla gama de Tensão desde (90-265 VAC / 90-340 VDC).
As bombas Yasur MP podem ser ligadas a painéis fotovoltaicos, baterías, aerogeradores e grupos electrogeneos.
O software de gestão das bombas Yasur MP ajusta automáticamente o rendimento hidráulico para cada fonte de energia à potência disponível maximizando o caudal de água bombeada.

Vantagens da Electrónica Integrada

A electrónica integrada no interior do motor evita o uso de cabos blindados e filtros de saída, é a solução ideal para qualquer aplicação em lugares remotos e em condições climáticas adversas.  As bombas serie Yasur MP não precisam de nenhum componente electrónico externo, é necessário apenas ligar o cabo da bomba a fonte de potência para começar a bombear água. A electrónica integrada é refrigerada directamente pela água bombeada. A temperatura de funcionamento dos componentes electrónicos é tão baixa que se consegue uma vida útil maior larga compara da com um variador de frequência de superficie que é directamente afectado pelas altas temperaturas, humidade, pó e radiação solar.

Manutenção Simplificada
As bombas serie Yasur MP são fabricadas em aço inox AISI 304, garantindo assim uma alargada vida útil dos componentes. A parte hidráulica, o motor e os seus componentes podem ser desmontados e reparados facilmente.

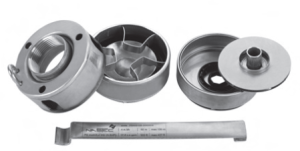

Parte Hidráulica:
- Difusores e impulsores em aço inox
- Válvula de retenção incorporada

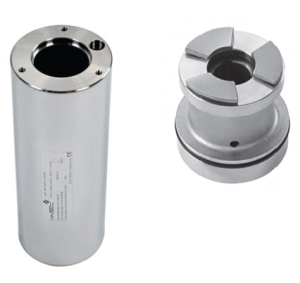

Motor:
- Estator resinado e encapsulado, fabricado em aço inox AISI 304.
- Rotor refrigerado por água.
- Patins de apoio Kingsbury.

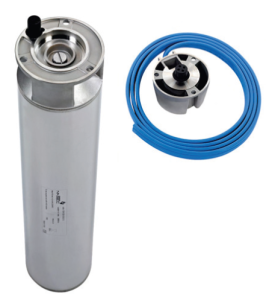

Unidade do Variador de Frequência:
- Completamente resinado.
- Cabo removível

Acompanhamento do Ponto de Potência Máxima (MPPT)

Na aplicação de painéis solares, a função MPPT maximiza a potência de entrada segundo as diferentes condições de radiação e temperatura. Quando a radiação aumenta, a bomba aumenta a velocidade de rotação, e como consequência o caudal de água bombeado. Quando a radiação diminui (presença de nuvens ou em diferentes horas do dia), a bomba reduz a velocidade e automaticamente o caudal de água, ainda assim, continua a fornecer água até que a radiação fique abaixo do valor mínimo necessário para assegurar o funcionamento.

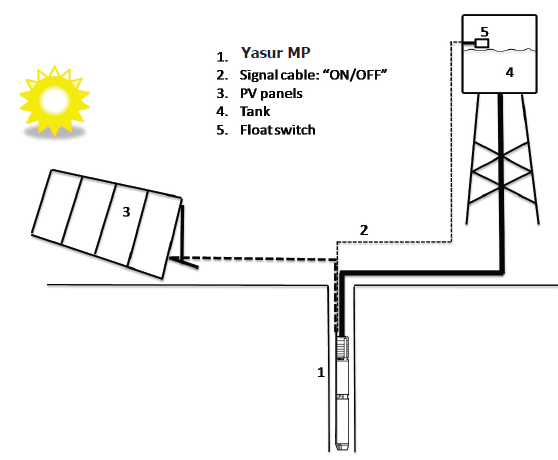

Instalação

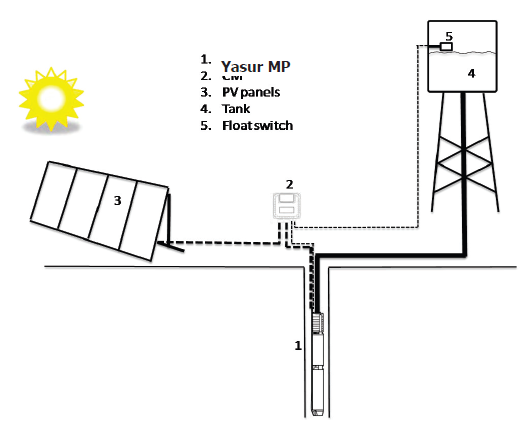

As bombas Yasur MP pode ser instalada sem ou com o controlador CM MultiPower, convertendo-se assim num sistema “plug & pump”. Se não utilizar o controlador CM MultiPower, os cabos de sinal podem ser utilizados para controlar o arranque/paragem da bomba, por exemplo com um interruptor de nível.

yasur_boia_hidrauluicart

Todas as protecções contra sobrecarga, sobre-tensão e funcionamento em seco estão integradas dentro do variador de frequência. Se os cabos de sinal forem ligados ao modulo de controlo CM MultiPower, é possível:
- Controlar os parâmetros eléctricos (corrente, potência e tensão).
- Registo e memória dos alarmes relacionados às horas de funcionamento.
- Ligar um transductor de pressão ou de caudal para controlar os parâmetros hidráulicos da bomba.
- Ligar um pressostato ou interruptor de nível.
- Dispor de uma saída digital de alarme para um controlo remoto.

yasur_cm_hidrauluicart

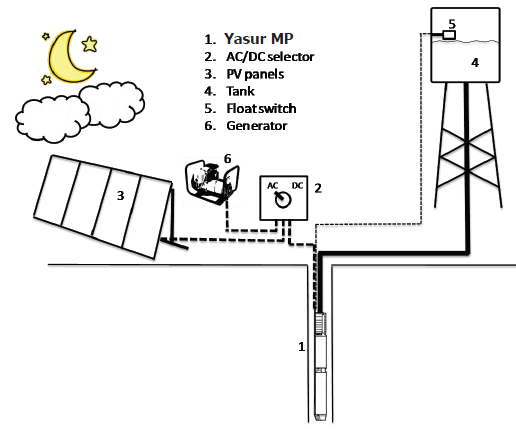

Utilização de um grupo electrogéneo auxiliar
Se não dispõe de energia solar ou é insuficiente, é possível ligar a bomba a um grupo electrogéneo auxiliar garantindo as características da bomba.
Para selecionar a fonte de energia AC/DC é suficiente dispor de um comutador.
Protecção integrada na bomba Yasur MP contra sobre-tensão, sobre-corrente e funcionamento em seco.

Selecção da Bomba num Sistema Fotovoltaico

Para a correcta selecção da bomba Yasur MP MultiPower utilizada num sistema fotovoltaico (PV) necessitamos saber:

  • Quantidade de água diária pretendida.
  • Altura manométrica total (altura geométrica + perdas de carga na instalação).
  • Local da instalação.
  • Período de funcionamento (sazonal ou anual).

Baseados no local, é possível obter a partir de mapas e tabelas (disponíveis na web) os seguintes valores:

  • Radiação solar diária média anual, mínima e máxima (kWh/m2).
  • Radiação solar diária média mensal, mínima e máxima.
  • Ângulo de inclinação ótimo dos painéis fotovoltaicos.

A partir da radiação diária pode ser considerado como o número de horas, com 1kW/m2 o valor padrão a que se referem os rendimentos dos painéis fotovoltaicos (PV).
Dividindo a quantidade de água pretendida pelas horas de bombagem e sabendo a altura monométrica necessária, pode-se calcular e selecionar a bomba adequada.

Exemplo:

Quantidade de água diária pretendida = 26 m3
Altura monométrica total = 50 m
Localização: Porto, Portugal
Latitude: 41.14
Longitude: -8.61
Ângulo de inclinação ótimo dos painéis fotovoltaicos:

Se a bomba for usada o ano inteiro, terá que ser considerada a radiação solar diária média anual que no Porto é de 4,35 kWh/m2 (4,35h @ 1kW/m2)  (atmospheric science data center), considerando a quantidade de água diária pretendida (26 m3) e dividindo pelo número de horas de bombagem temos, 26/4,35 = 5,98 m3/h.

A bomba a selecionar será a Yasur MP 06/04 - 5,98 m3/h @ 50 m - 2250 W

Se considerarmos a potência de cada painel 240Wmpp, 30V tensão nominal, 8Impp corrente nominal, 38Voc tensão sem carga. Teremos de aplicar 10 painéis.
